tbi滚珠丝杆SFV2004、SFV2005、SFV2010、SFV2020螺母尺寸图示:

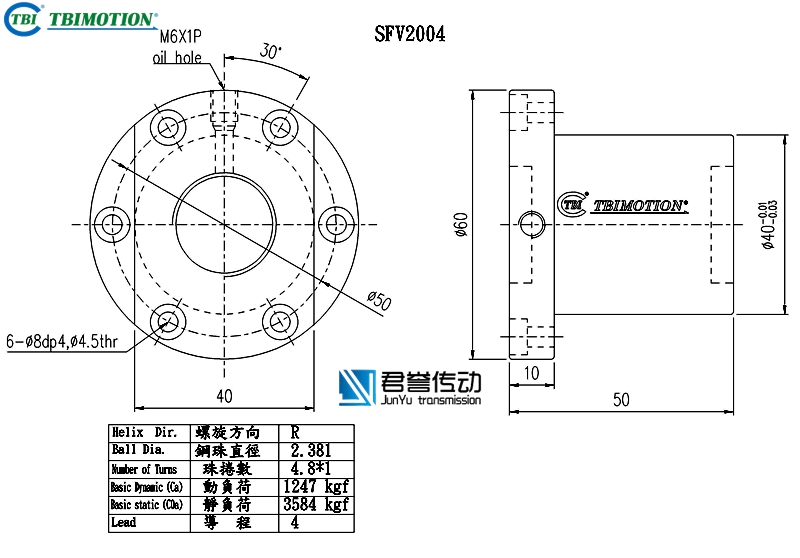

tbi滚珠丝杆螺母SFVR02004D1D,SFNIR02004D1N,法兰双切边或者全圆,丝杆直径20,导程04,珠圈数4.8*1,珠直径2.381,动额定负荷1247,静额定负荷3584,刚性45。

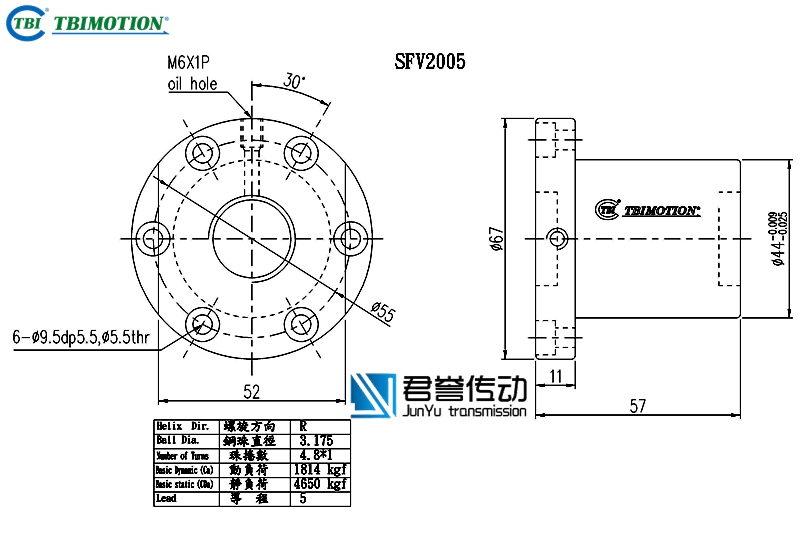

tbi滚珠丝杆螺母SFVR02005D1D,SFNIR02005D1N,法兰双切边或者全圆,丝杆直径20,导程05,珠圈数4.8*1,珠直径3.175,动额定负荷1814,静额定负荷4650,刚性47。

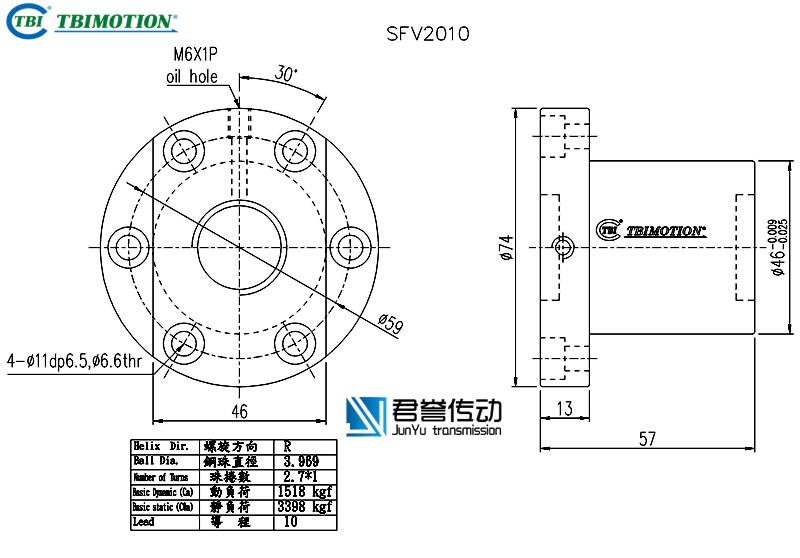

tbi滚珠丝杆螺母SFVR02010B1D,SFNIR02010B1N,法兰双切边或者全圆,丝杆直径20,导程10,珠圈数2.7*1,珠直径3.969,动额定负荷1518,静额定负荷3398,刚性30。

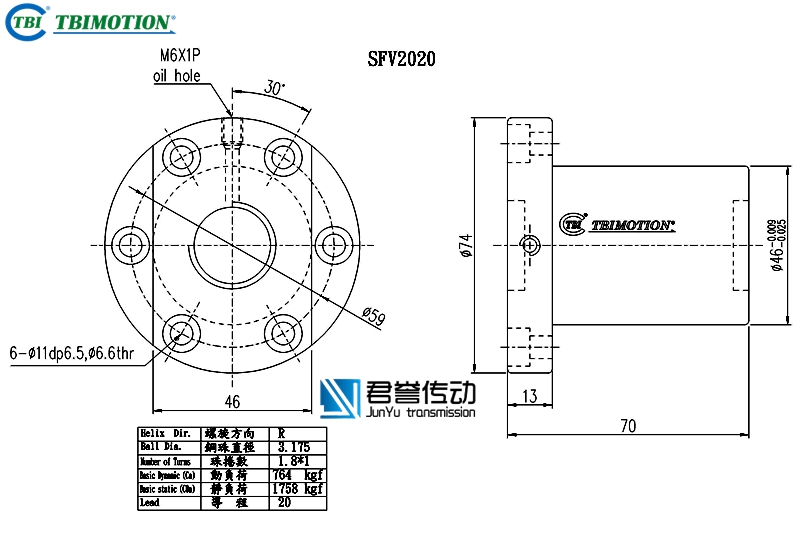

tbi滚珠丝杆螺母SFVR02020A1D,SFNIR02020A1N,法兰双切边或者全圆,丝杆直径20,导程20,珠圈数1.8*1,珠直径3.175,动额定负荷764,静额定负荷1758,刚性19。
