tbi滚珠丝杆SFV8010、SFV8020螺母尺寸图示：

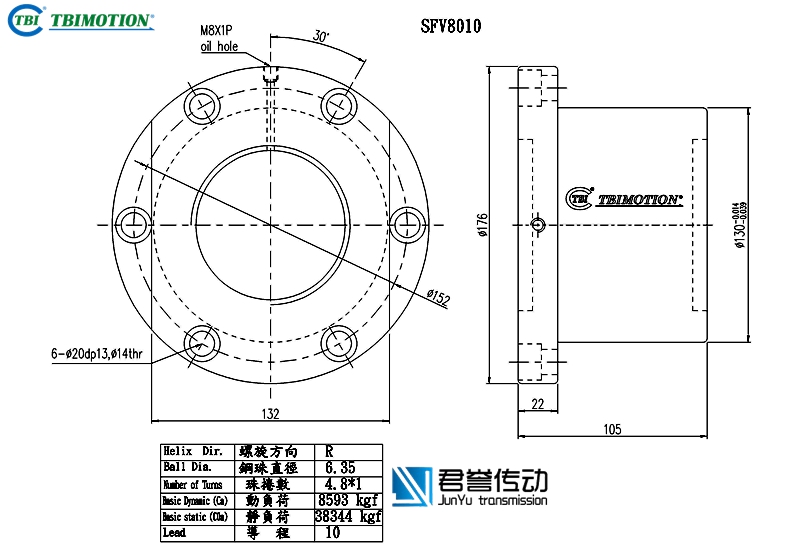

tbi滚珠丝杆螺母SFVR08010D1D,SFNIR08010D1N,法兰双切边或者全圆，丝杆直径80，导程10，珠圈数4.8*1，珠直径6.35，动额定负荷8593，静额定负荷38344，刚性145。

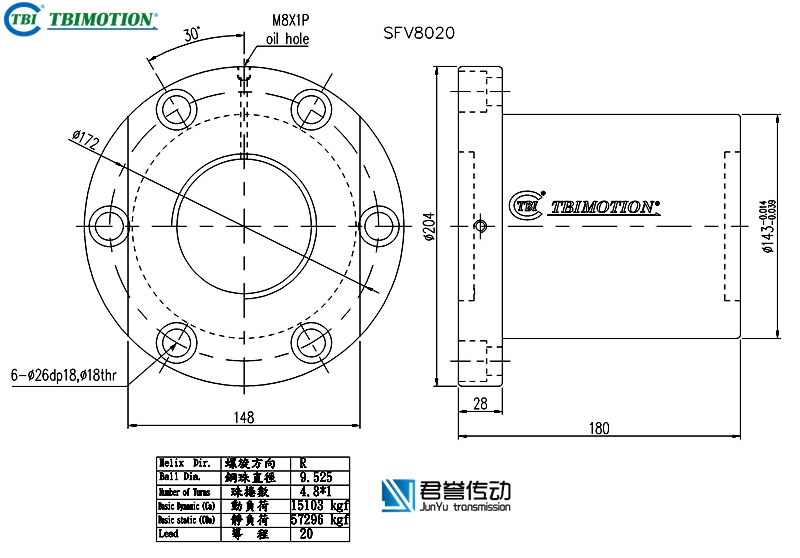

tbi滚珠丝杆螺母SFVR08020D1D,SFNIR08020D1N,法兰双切边或者全圆，丝杆直径80，导程20，珠圈数4.8*1，珠直径9.525，动额定负荷15103，静额定负荷57296，刚性168。

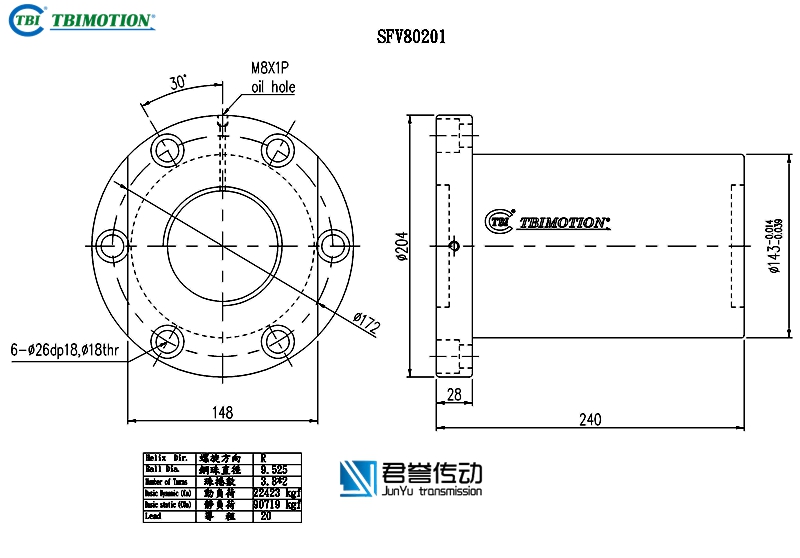

tbi滚珠丝杆螺母SFVR08020T2D,SFNIR08020T2N,法兰双切边或者全圆，丝杆直径80，导程20，珠圈数3.8*2，珠直径9.525，动额定负荷22423，静额定负荷90719，刚性260。
