东莞市君誉机电设备有限公司是一家主要销售进口直线导轨，滚珠丝杠，工业机器人，伺服电机的专业公司，主要销售台湾、日本、德国、意大利、美国瑞典等各国知名进口产品。导轨品牌:台湾上银直线导轨、台湾上银导轨、上银KK模组、CPC直线导轨、TBI直线导轨，日本THK直线导轨、韩国SBC直线导轨、德国力士乐直线导轨等。。。。
HIWIN直线导轨优点及特点：
1.定位精度高
使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅
摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此
当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2.磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且
因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引
的磨耗非常小，故机台能长时间维持精度。
3.适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是
在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其
摩擦产生的热较小，可适用于高速运行。
4.可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像
滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
5.组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块
分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，
则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花
一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即
可重新获得高精密度的导引。
6.润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引
要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上
装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以
自动供油机润滑。
HIWIN直线导轨选用准则：
1.使用条件设定
○ 应用之设备 ○ 行程
○ 内空进之限制 ○ 运行速度、加速度
○ 精度之要求 ○ 使用频率
○ 刚性之要求 ○ 使用环境
○ 负荷方式 ○ 要求寿命年限
2.台湾上银直线导轨各系列的应用
○ HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线
切割机、精密量测仪器、木工机器、搬运机器、运送装置。
○ EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
○ MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
3.选用精度等级
○ C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
○ 依经验选用
○ 负荷状态
○ 若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，如螺杆
外径为35mm则选用HG35规格
5.计算滑块最大负荷
○ 参照负荷计算例计算单个滑块最大等效负荷
○ 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
○ 依刚性要求及安装面精度选用
7.确认刚性
○ 参照刚性表计算变形量 提高预压力，加大选用尺寸或滑块数以提高刚
性
8.计算使用寿命
○ 依使用速度、频率计算寿命距离要求 依寿命公式计算选定直线导轨之
寿命距离
9.润滑选用
○ 润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注
入润滑脂或自动供油
直线导轨选用完成。
直线导轨额定负荷：
1.基本静额定负荷
(1)基本静额定负荷（C0）的定义
直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导
致珠道接触面和钢珠产生局的永久变形；当变形量超过某一限度，将妨碍直
线导轨运动的平稳性。基本静额定负荷便是容许这个永久变形量的极限负荷。依
照定义：负荷的方向和大小不变的状态下，在受到最大应力接触面处，钢珠与珠
道表面的总永久变形量恰为钢珠直径万分之一的静止负荷。
基本静额定负荷的数值详列于各规格尺寸表中；使用者可参照表格选用适合
的直线导轨，但必须注意的是被选用的直线导轨在运行中所受的最大静负荷不可
超过其基本静额定负荷。
（2）容许静力矩（M0）的定义
当滑块中受到最大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承
载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义
（3）静安全系数
当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。
根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有
冲击性负荷时，需要取用较大的安全系数。
fSL=C0/P或是fsm=M0/M
fSL：静安全系数
fSM：静安全系数（力矩负荷）
C0：基本静额定负荷（kN）
M0：容许静力矩（kN·m）
P：工作负荷（kN）
M：静力矩负荷（kN·M）
2.基本动额定负荷
（1）基本动额定负荷（C）的定义
基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义
是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的最大负荷
，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。
上银直线导轨寿命：
1.寿命
当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的
作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面
发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面
及钢珠因材料疲劳产生表面剥离时为止的总运行距离。
2.额定寿命
直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运
动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的
变化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批
同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现
象而能达到的总运行距离。
3.寿命的计算
直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动
额定负荷及工作负荷推算出使用寿命。
4.寿命系数
（1）硬度系数（fh）
直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘
若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时
动、静额定负荷为尺寸表列值再乘以对应的硬度系数。
HIWIN出场之直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定
负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度
系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
润滑油的选择
导轨常用的润滑剂有润滑油和润滑脂，滑动导轨用润滑油。滚动导轨支承多
用润滑脂润滑。它的优点是不会泄漏，不需经常加油；缺点是尘屑进入后易磨损
导轨，因此对防护要求较高。易被污染又难以防护的地方，可用润滑油润滑。
导轨的防护防止或减少导轨副磨损的重要方法之一，就是对导轨进行防护。据统
计，有可靠防护装置的导轨，比外露导轨的磨损量可减少60％左右。常用的防护
方式有以下几种：
刮板式
耐热能力好，但只能排除较大的硬粒。可去除细小的尘屑之外，还具有良好
的吸油能力。耐热能力好、防护能力强并有良好的润滑性。虽结构稍复杂，应用
仍很多。
伸缩式
软式皮腔式防护装置，一般用皮革、帆布或人造革制成，结构简单，可用于
高速导轨。缺点是不耐热。这种防护装置多用于磨床和精密机床，如导轨磨床等
。但不能用于车床铣床等有红热切屑的机床。
各层盖板均由钢板制成，耐热性好，强度高、刚性好，使用寿命长。该防护装置
多用于大型和精密机床，如龙门式机床、数控机床和坐标镗床等。提高导轨耐磨
性的措施从设计角度提高耐磨性的基本思路是：尽量争取无磨损；在无法避免磨
损时尽量争取少磨损、均匀磨损以及磨损后能够补偿，以便提高使用期限。争取
无磨损
磨损的原因是配合面在的压强作用下直接接触并作相对运动。因此不磨
损的条件是配合面在作相对运动时不直接接触，接触时则无相对运动。其办法之
一是使润滑剂把摩擦面完全分隔开。如静压导轨、静压轴承或其它的静压副。
争取少磨损
争取无磨损只能在少数和特殊情况下才能做到。多数情况只能争取少磨损以
延长工作期限。
降低压强
采用加大导轨的接触面和减轻负荷的办法来降低压强。提高导轨面的直线度
和细化表面粗糙度，均可增加实际接触面积。采用卸荷导轨是减轻导轨负荷，降
低压强的好办法。
改变摩擦性质
用滚动副代替滑动副，可以减少磨损。在滑动摩擦副中保证充分润滑避免出
现干摩擦或半干摩擦，也可降低磨损。
正确选择摩擦副的材料和热处理
适当选择摩擦副的材料和热处理可提高抗磨损的能力。例如，支承导轨淬硬
，动导轨表面贴塑料软带。
加强防护
加强防护，可避免灰尘、切屑、砂轮屑等进入摩擦副，是提高导轨耐磨性的
有效措施。
争取均匀磨损
磨损是否均匀对零部件的工作期限影响很大。例如床身导轨，如果磨损是均
匀的，对机床加工精度一般影响不大，而且可以补偿。磨损不均匀的原因主要有
两个：在摩擦面上压强分布不均；各个部分的使用机会不同。争取均匀磨损有如
下措施：
1. 力求使摩擦面上压强均匀分布，例如导轨的形状和尺寸要尽可能对集中载荷对
称；
2. 尽量减小扭转力矩和倾覆力矩；保证工作台、溜板等支承件有足够的刚度；
3. 摩擦副中全长上使用机会不均的那一件硬度应高些，例如车床床身导轨的硬度
应比床鞍导轨硬度高。
HIWIN直线滑轨系列型号：
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
HIWIN直线滑轨微型导轨型号：
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
MR5MN MR7MN MR9MN MR12MN MR15MN MR5ML MR7ML MR9ML MR12ML MR15ML
MR5WN MR7WN MR9WN MR12WN MR15WN MR5ML MR7WL MR9WL MR12WL MR15WL
东莞市君誉机电设备有限公司：向您承若，本公司所有产品原装进口！
欢迎您来电咨询！
联系人：胡生
手 机：15999798181
联系QQ：287807490

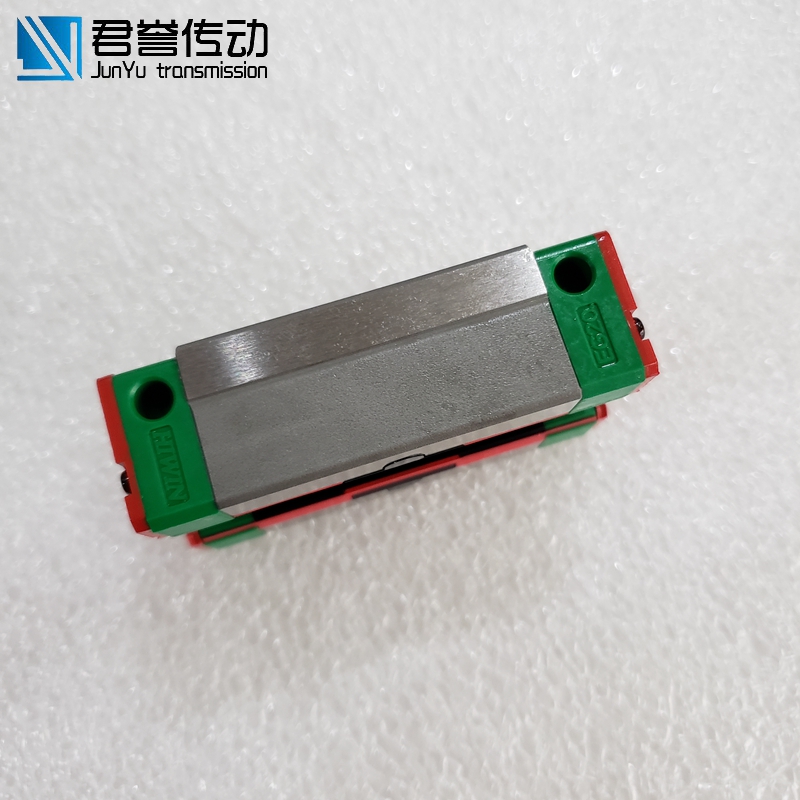

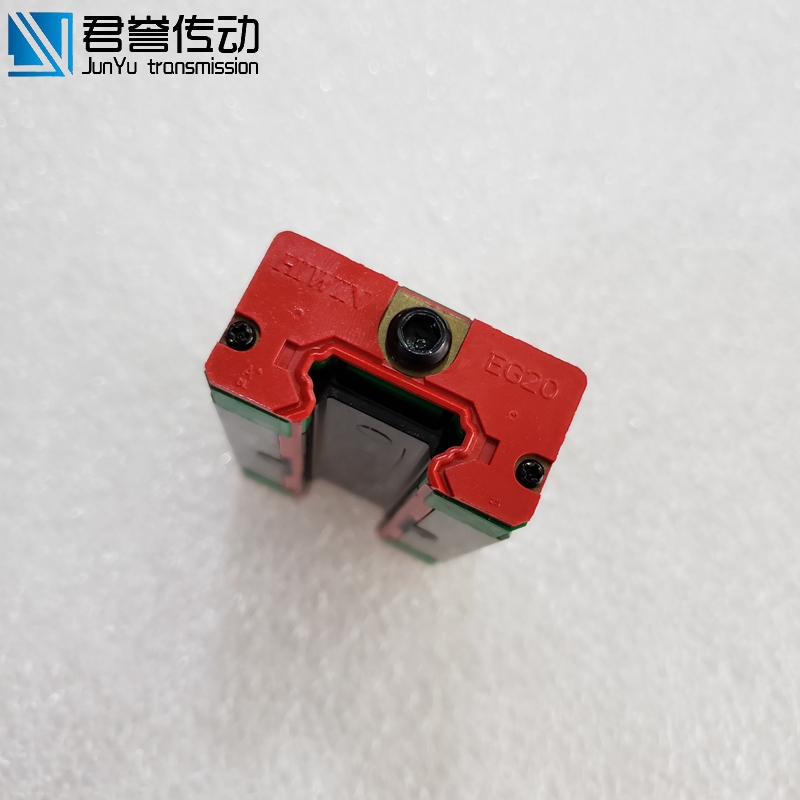

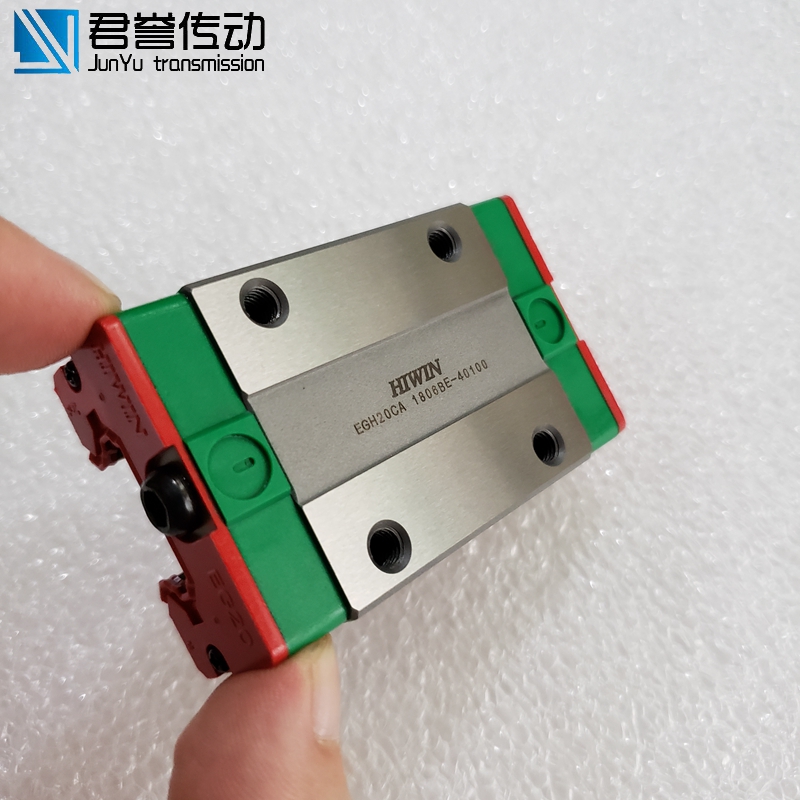

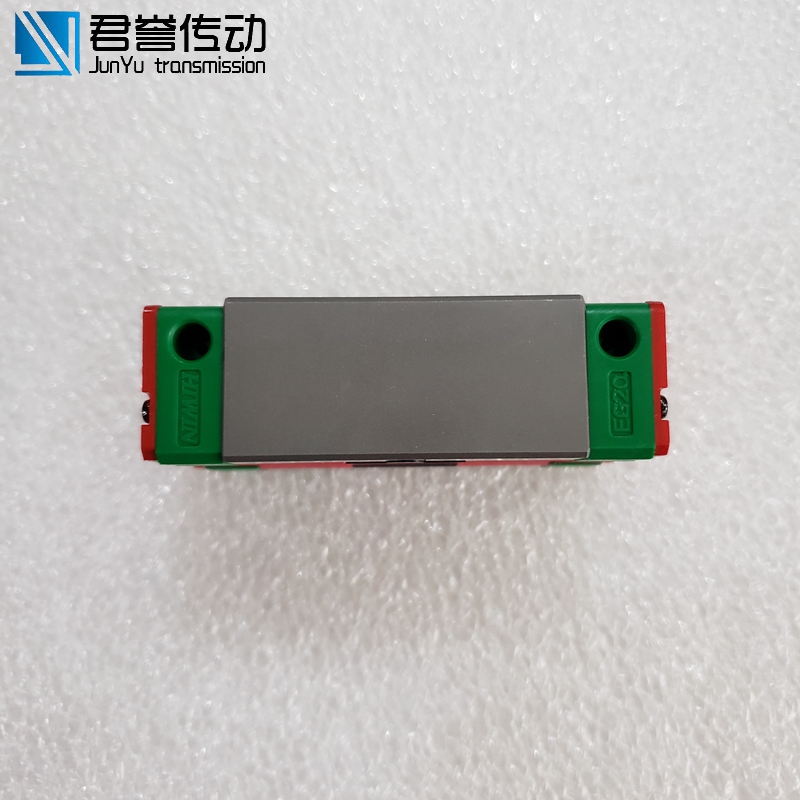

台湾上银导轨/东莞上银导轨EGH20CA/代理上银导轨/库存充足
