HIWIN直线导轨安装前的准备工作
1, 机台水平的校正。
要求：用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
2, 导轨安装基面粗糙度,平面度,直线度以及外观的检查。
要求：当水平调试好以后,必须用激光干涉仪测量出主导轨安装基面(我们通常以靠近右侧立柱的一条导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
3， 导轨安装基面与导轨侧基准安装面的倒角处理。
要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。
4, 导轨安装基面锁紧螺纹孔的加工。
要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
5，开箱后导轨的检查。
要求：检查导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等
NIWIN选型
HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
RG系列：CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。
Q1系列：适用于高速、静音与低发尘需求的电子产业。
上银线性滑轨简介：
上银线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。直线导轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。
直线导轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨，比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力；具备四方向等负载特色，及自动调心功能，可吸收安装面的装配误差，得到高精度的诉求。
上银直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载， 同时可以承担的扭矩，可在高负载的情况下实现高精度的直线运动. 直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。 ◎直线轴承主要用在自动化机械上比较多,像德国进口的机床,纸碗机,激光焊接机等等,当然直线轴承和直线轴是配套用的.像直线导轨主要是用在精度要求比较高的机械结构上,
滑块-使运动由曲线转变为直线。新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说．要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
作为导向的导轨为淬硬钢，经精磨后置于安装平面上。与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比．设计上有很大的不同。
上银直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。直线导轨系统的固定元件(导轨)的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件，一套直线导轨至少有四个支架。用于支撑大型的工作部件，支架的数量可以多于四个。
机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的保持性，要求有足够的预加负数，这是矛盾的两方面。
工作时间过长，钢球开始磨损，作用在钢球上的预加负载开始减弱，导致机床工作部件运动精度的降低。如果要保持初始精度，必须更换导轨支架，甚至更换导轨。如果导轨系统已有预加负载作用。系统精度已丧失，的方法是更换滚动元件。
导轨系统的设计，力求固定元件和移动元件之间有最大的接触面积，这不但能提高系统的承载能力，而且系统能承受间歇切削或重力切削产生的冲击力，把作用力广泛扩散，扩大承受力的面积。为了实现这一点，导轨系统的沟槽形状有多种多样，具有代表性的有两种，一种称为哥待式(尖拱式)，形状是半圆的延伸，接触点为顶点；另一种为圆弧形，同样能起相同的作用。无论哪一种结构形式，目的只有一个，力求更多的滚动钢球半径与导轨接触(固定元件)。

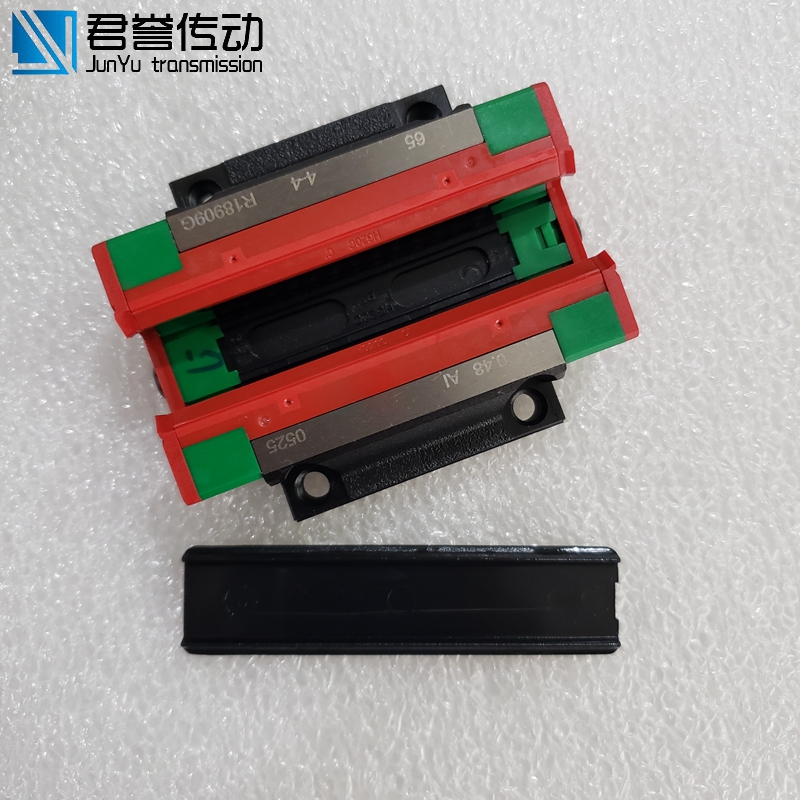

HIWIN直线滑轨系列型号：

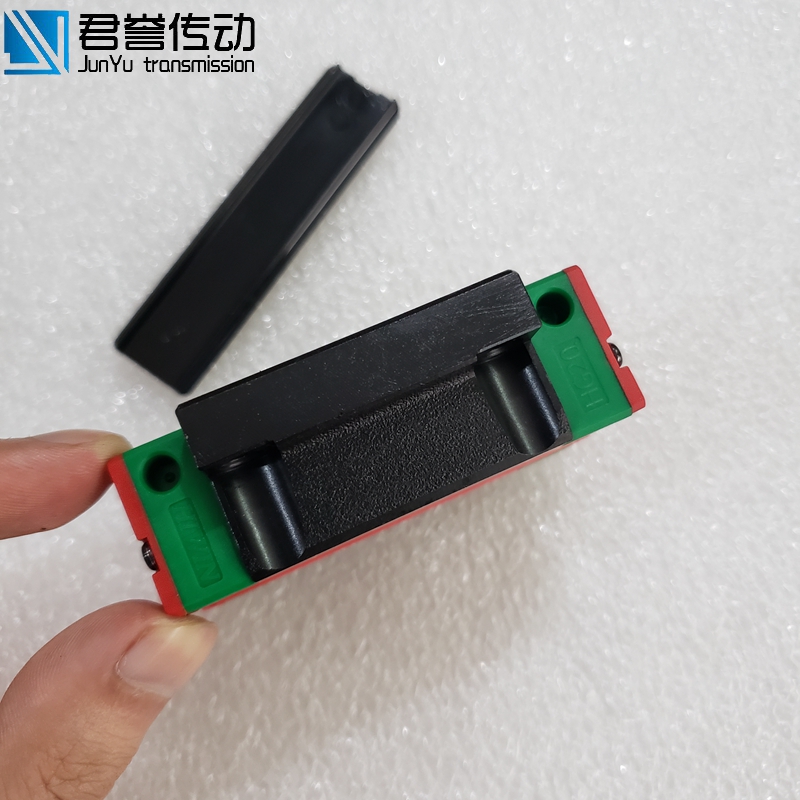

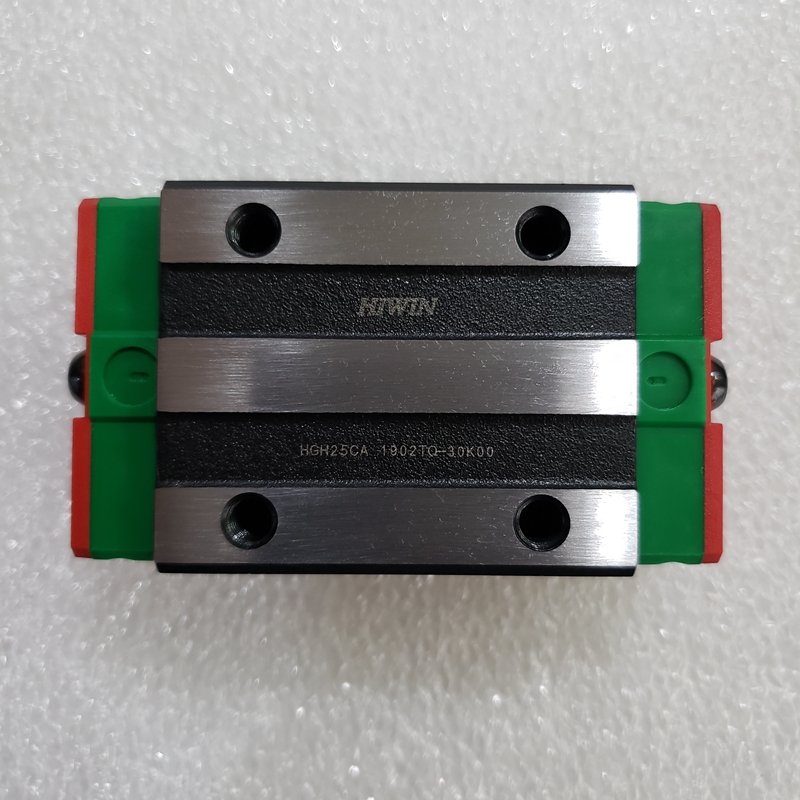

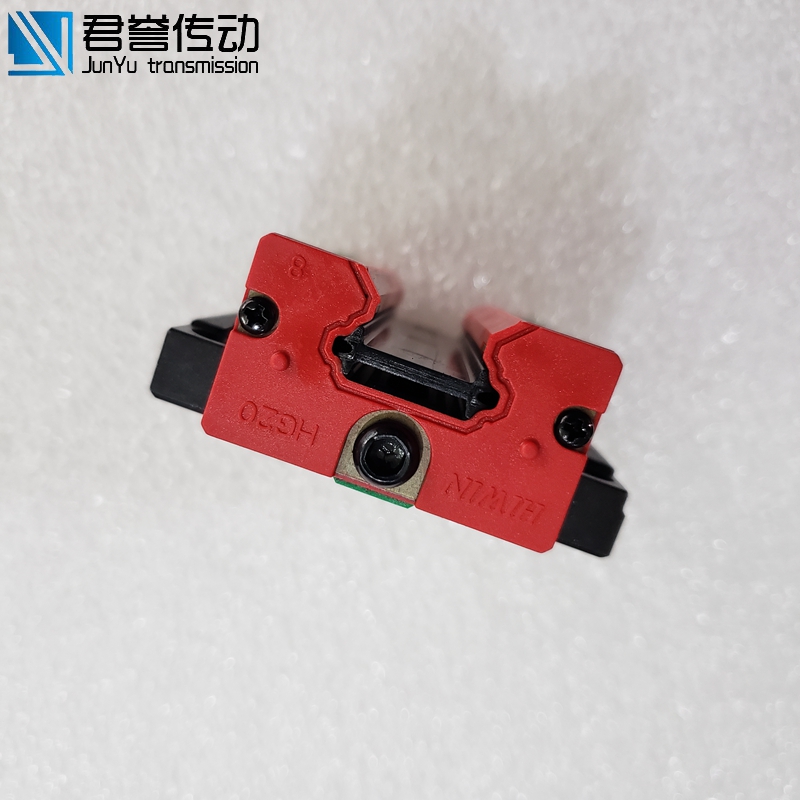

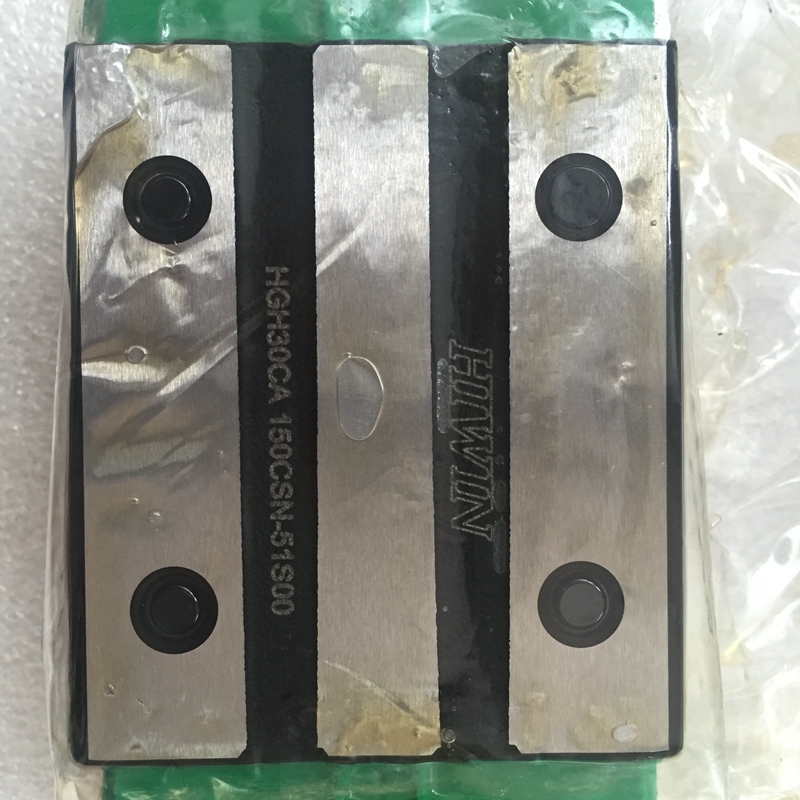

HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

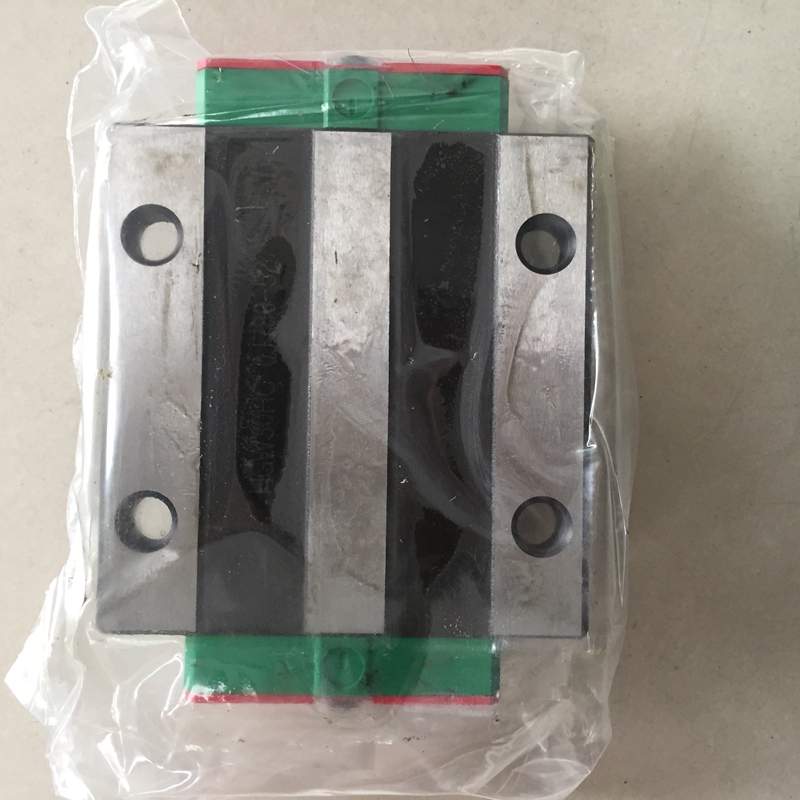

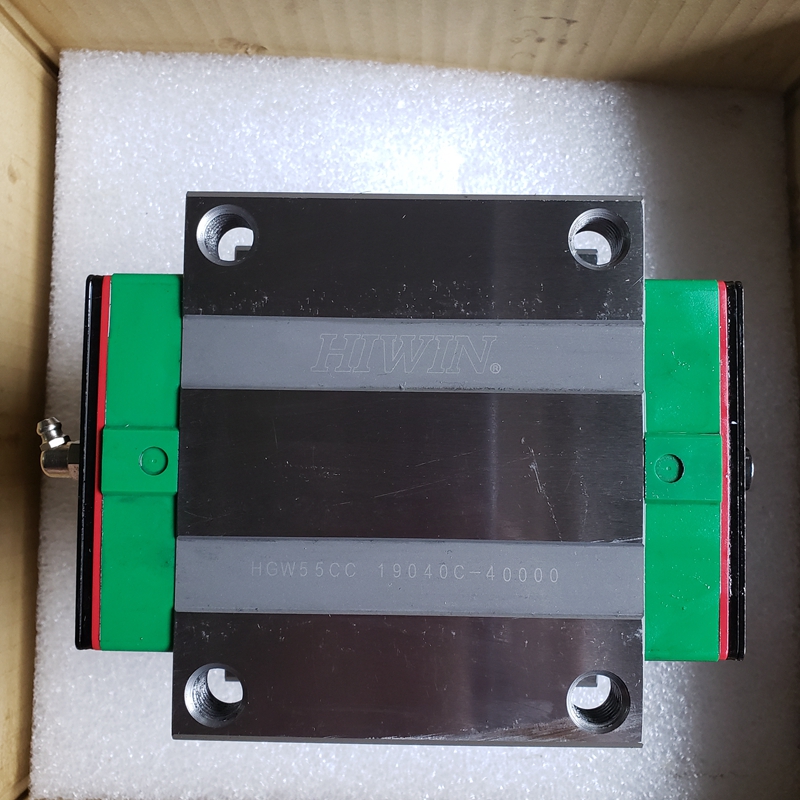

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

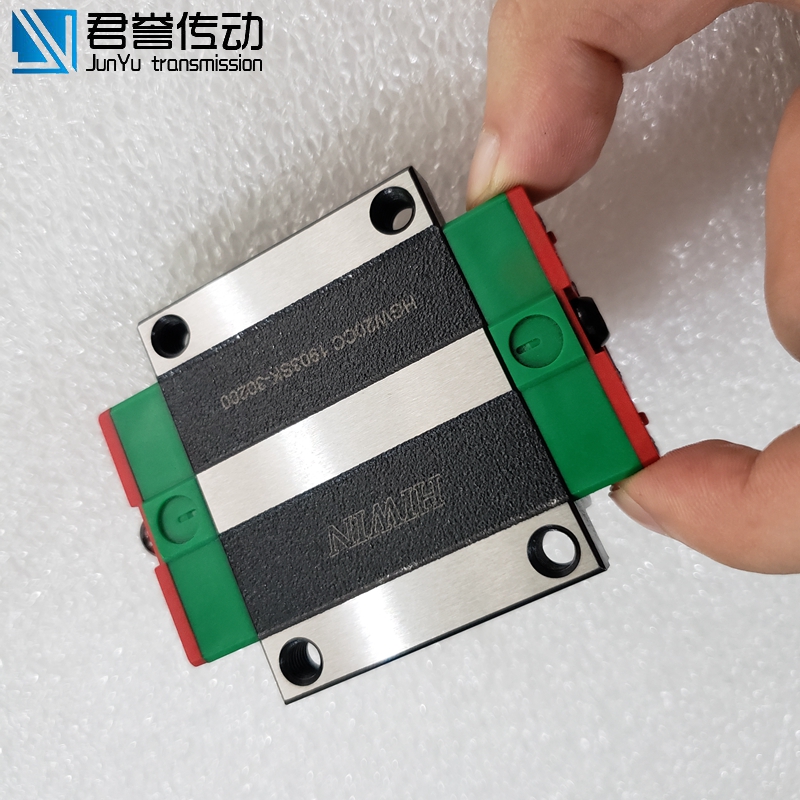

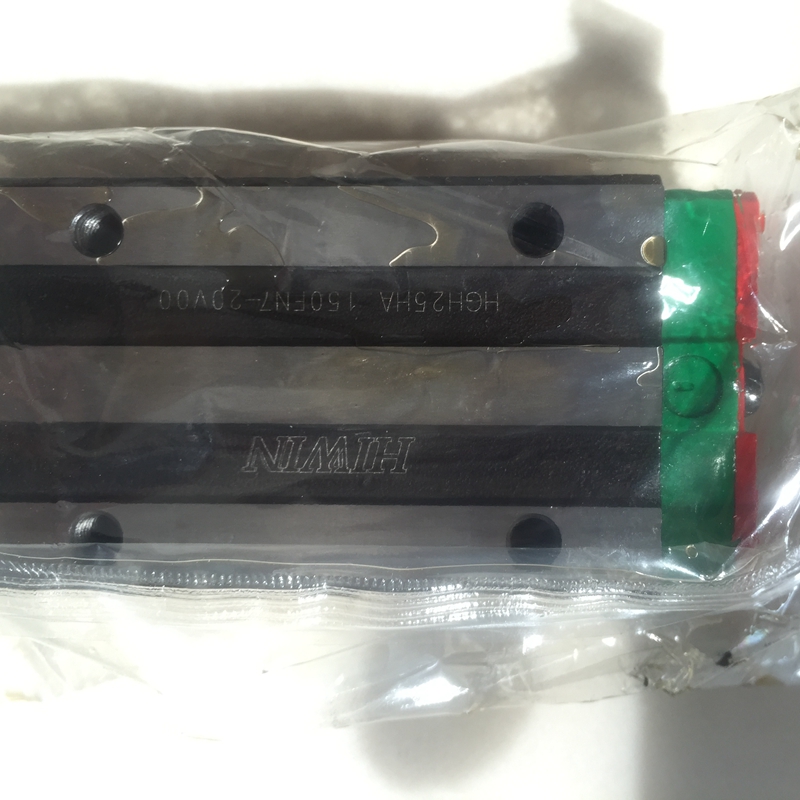

HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

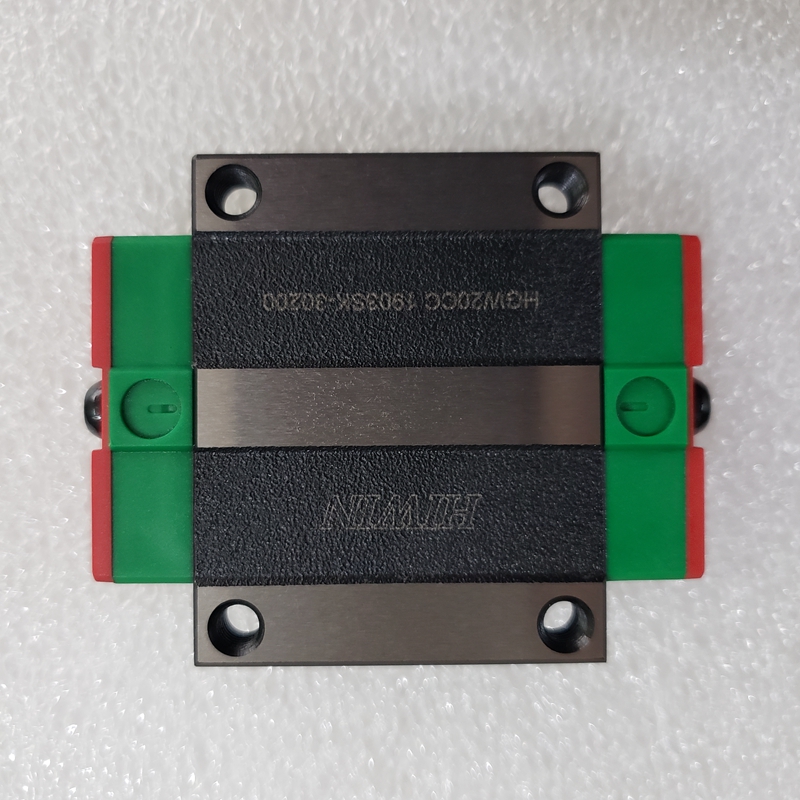

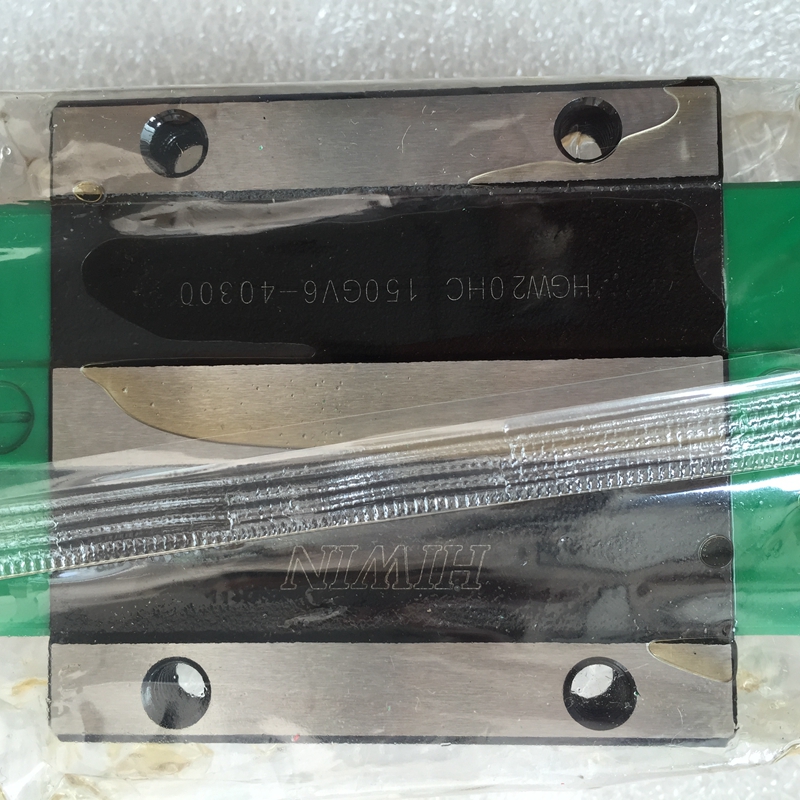

HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
HIWIN直线滑轨微型导轨型号：
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
MR5MN MR7MN MR9MN MR12MN MR15MN MR5ML MR7ML MR9ML MR12ML MR15ML
MR5WN MR7WN MR9WN MR12WN MR15WN MR5ML MR7WL MR9WL MR12WL MR15WL
上银EG系列─低组装式滚珠线性滑轨
特征：EG系列使用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。
应用：自动化装置、高速运输设备、精密量测仪器、半导体设备、木工机械。
上银HG系列─滚珠式直线导轨
特征：HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之重负荷精密线性滑轨，相较于其它之线性滑轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来工业产品发展的趋势，HG系列线性滑轨，即为基于此理念开发之产品。
应用：机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床。
上银金属端盖直线导轨
特征：耐高温，其耐热温度150℃，瞬间温度200℃
应用：扩散炉、熔接机等半导体制造设备、热处理设备、真空用途﹝无塑料、橡胶等制品之气体释出﹞
上银MG系列─微小型直线导轨
特征：MGN 体积小、轻量化，特别适合小型化设备使用。滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。 MGW﹝宽幅﹞加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。 滑轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性。
应用：半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。
上银PG系列-精密定位直线导轨
特征：整合线性滑轨及编码器于一体，大幅增加空间效益。 兼具线性滑轨高刚性及磁性编码器高精度之优点。内藏式尺身及感应读头，不易受外力破坏。 讯号感应属非接触性，产品寿命长。 可做长距离之量测 (磁性尺身部份可达30m)。量测特性，不因含油、水、粉尘及切削屑之恶劣工作环境而改变；另对震动、噪音及高温之环境亦可胜任。 分辨率佳。 安装容易。
上银Q1系列─静音式直线导轨
特征：(1) 低噪音设计利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝。 (2) 自润设计无须添油专利的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。经过测试，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。 (3) 提升运动平顺度传统不具同步联结器之线性滑轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的Q1 Type线性滑轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。 (4) 高速设计同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotion TM静音式线性滑轨具有卓越的高速性能。适用于高速、静音与低发尘需求的电子产业。
上银QR系列─静音式滚柱型直线导轨
特征应用
1.提升运动平顺度传统不具同步联结器之线性滑轨开始运行时，滚动体会因推挤而造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QR系列线性滑轨由于具有滚柱同步联结器，除了有效防止滚柱进入负荷区之偏摆现象，所有滚柱被均匀的间隔排列进行循环运动，且滚柱间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。
2.低噪音设计利用滚柱同步联结器可使滚柱均匀等间隔的排列，相邻滚柱间的撞击金属声消失，尖锐的高频声音强度有效降低，总和的声音强度与旧有系列比较在各个速度域有效降低约3分贝。
3. 四方向高负荷承载能力 QR系列线性滑轨采用DB(45°-45°)接触系统，能承受上下和左右方向的负荷，让线性滑轨具有超高负载能力。在相同工作负荷的要求下，QR线轨相较于滚珠型线轨可有较小的体积，即可均匀承受高负载。
4.四方向皆具有超高刚性 QR系列线性滑轨除了藉由搭载专利设计之同步联结器以提升高速性能之外，并以滚柱型滚动体取代了滚珠，藉由滚柱与滑轨与滑块的线接触方式，有效减少滚柱受负载时之弹性变形，不仅能大幅提升线性滑轨的刚性值，更能在高速运行下维持高精度的加工。
应用：适用于高速、宁静与高刚性需求的产业。滚动直线导轨副的安装技术研究
直线滚动导轨作为一种功能部件，由于它具有许多独特的性能，因而在各种机械设备中尤其在机床中得到了广泛的应用。滚动直线导轨副的安装种类很多，几乎能满足任何结构的需要，滚动直线导轨副在选用时通常为两根，每根导轨上使用的滑块为两块，导轨装在机床床身上，而滑块固定在工作台上。在两根导轨中有一根是基准导轨，一根是辅助导轨。对于高速、精密、重载直线滚动导轨副。
