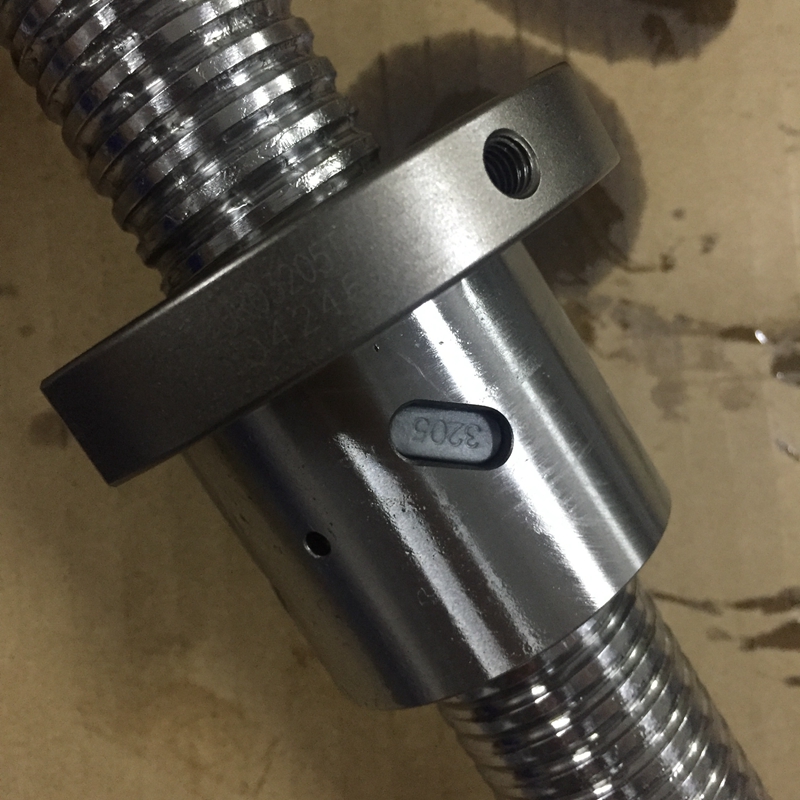

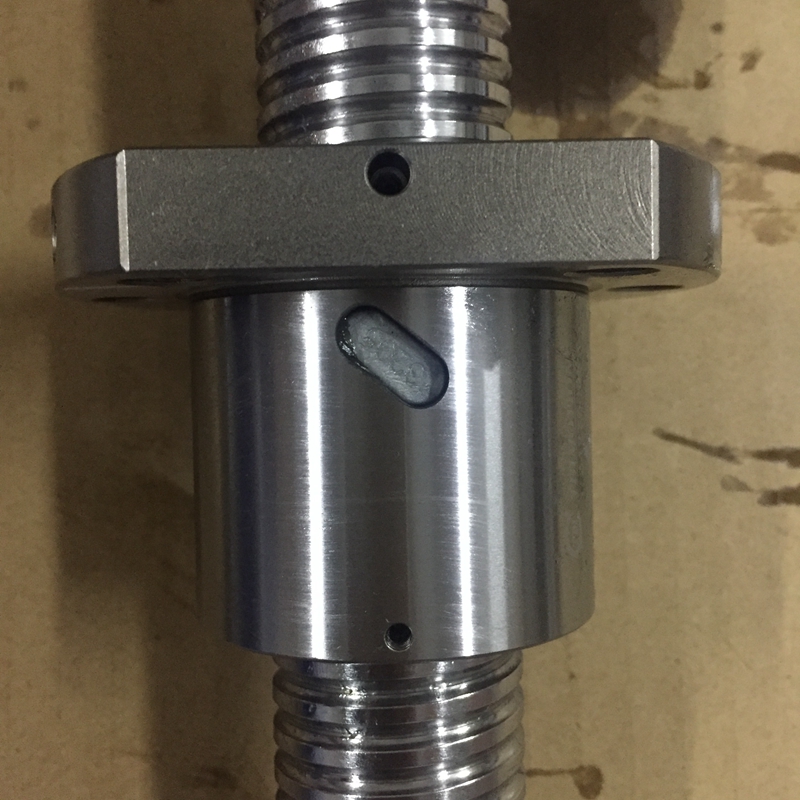

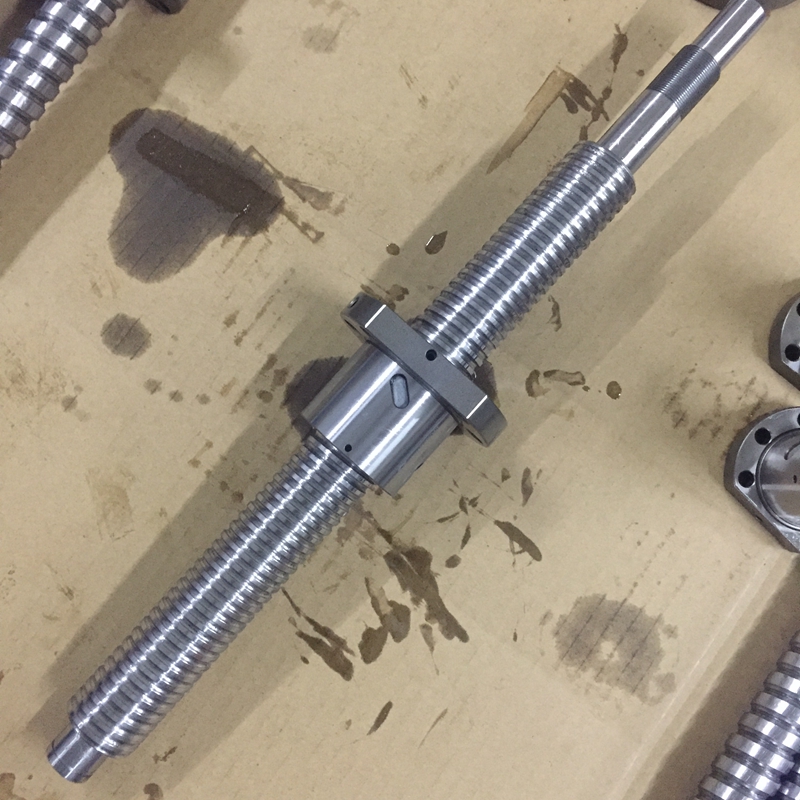

台湾tbi滚珠丝杆SFNUR03205T4D

产品规格:SFNUR03205T4D产品类别:SFNUR系列

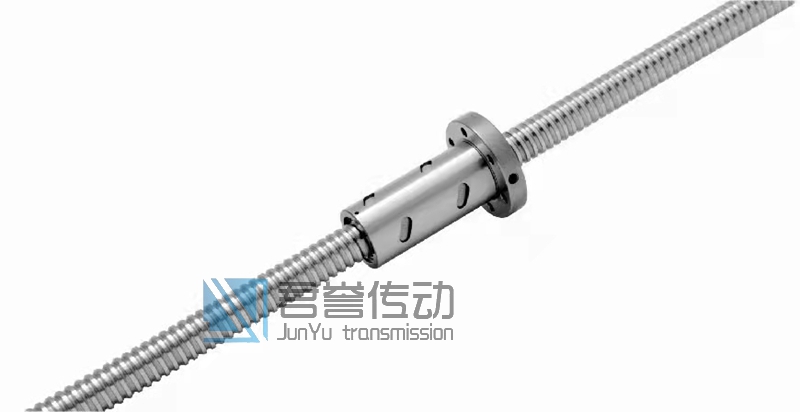

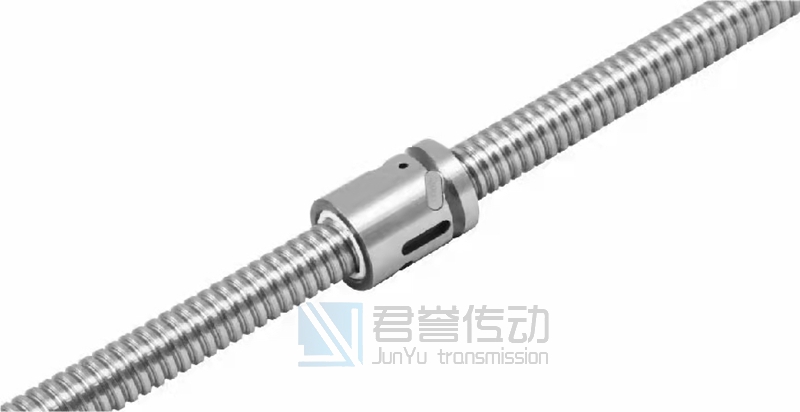

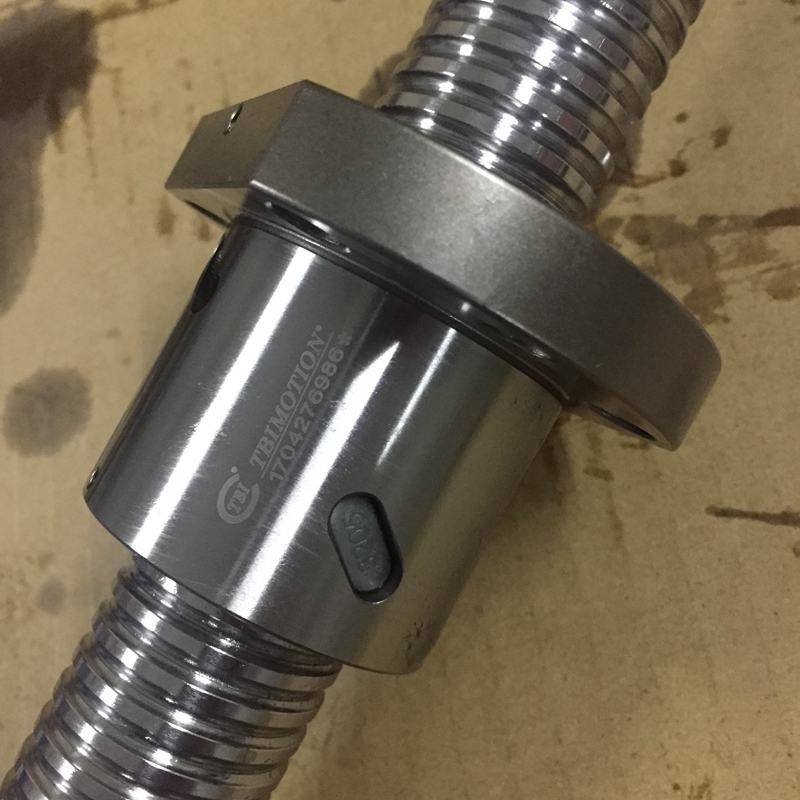

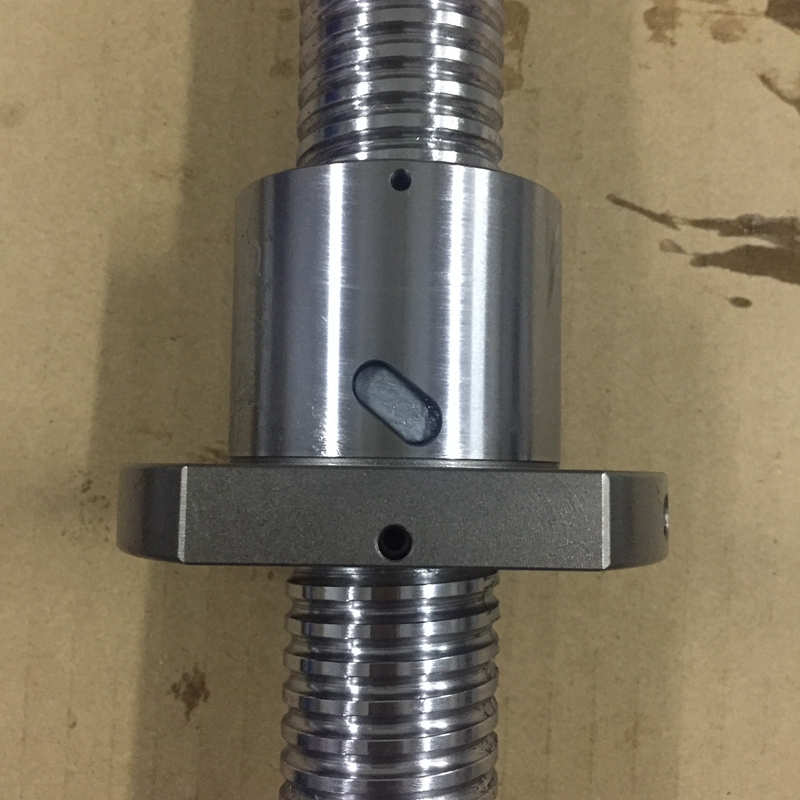

台湾tbi滚珠丝杆SFNUR03205T4D


台湾tbi滚珠丝杆SFNUR03205T4D,tbi丝杆螺母SFNUR03205T4D

SFU系列,高速重载型滚珠丝杆,有左牙滚珠丝杆SFNUL03205T4D


品牌: tbi  产地:台湾


tbi滚珠丝杆SFNUR03205T4D具体型号


SFNUR03205T4DFC7-1000-P1


SFNUR03205T4DGC5-1000-P1



精度等级:C5级(研磨丝杆)C7级(轧制丝杆)


丝杆直径-----32



丝杆导程-----05



丝杆总长-----可根据图纸加工



有效行程-----可根据图纸加工



丝杆轴端-----可根据图纸加工


全新原装台湾滚珠丝杆+螺母为一套;螺母型式有单螺母/双螺母按型号要求装配。


滚珠丝杆又称为:滚珠螺杆,滚珠丝杠,滚珠丝杆,滚珠螺杆副。



TBI滚珠丝杆将回转运动转化为直线运动或将直线运动转化为回转运动的理想产品。

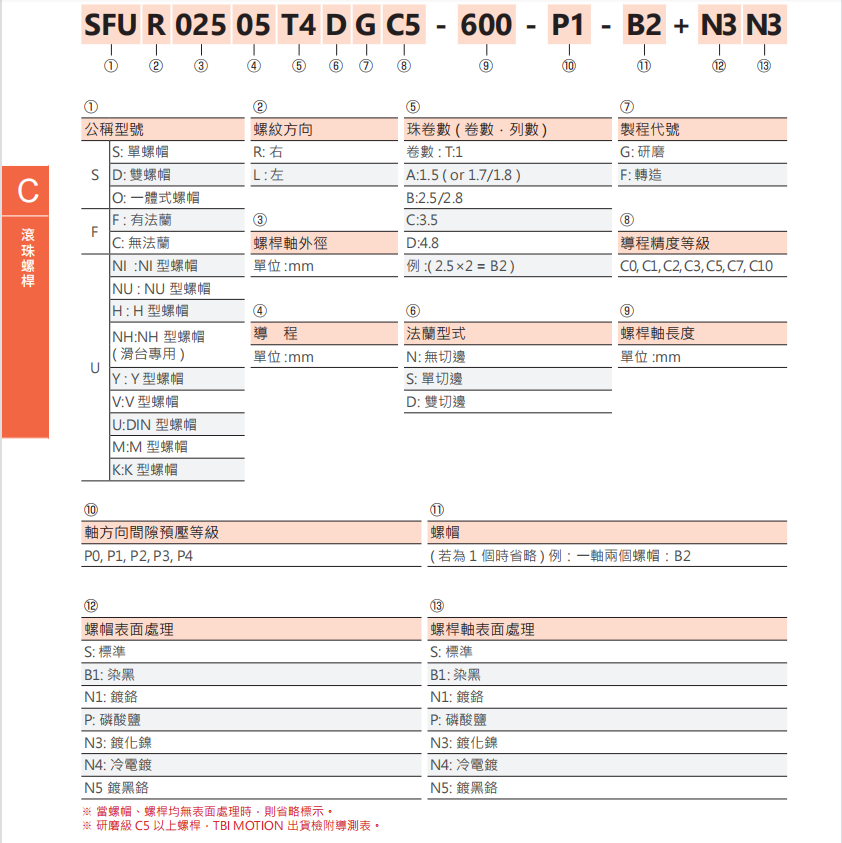

台湾tbi滚珠丝杆SFNUR03205T4D具体型号解析:



台湾tbi滚珠丝杆的设定:


TBI滚珠丝杆内循环特色有以下五个方面:


1.内部循环设计,节省使用空间

2.驱动扭矩小,仅为滑动螺杆三分之一

3.高精度之保证

4.能微量进给,可控制在0.1微米以内

5.无间隙,高刚性


1、圆滑的动作性 滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。

2、无背隙与高刚性 滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。

3、 滚珠丝杆的丝杆轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杆副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杆副的1/3。在省电方面很有帮助。

4、 高精度的保证 滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度?湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

5、微进给可能 滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

6、无侧隙、刚性高 滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杆内通过给滚珠加预压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

7、高速进给可能 滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。精度公差:C10,C7,C5--数字越小,精度越高。
