台湾TBI滚珠花键的特点

来源:本站 作者:admin 点击:373
  随着自动化技术的普及,从事传统制造的制造商越来越少,选择智能化的制造商也越来越多。尤其是近年来,四轴机械手和单轴机器人的销量更是惊人。因此,对运动部件的需求增加,那么如何区分和判断呢?下面介绍TBI滚珠花键的结构和优点。

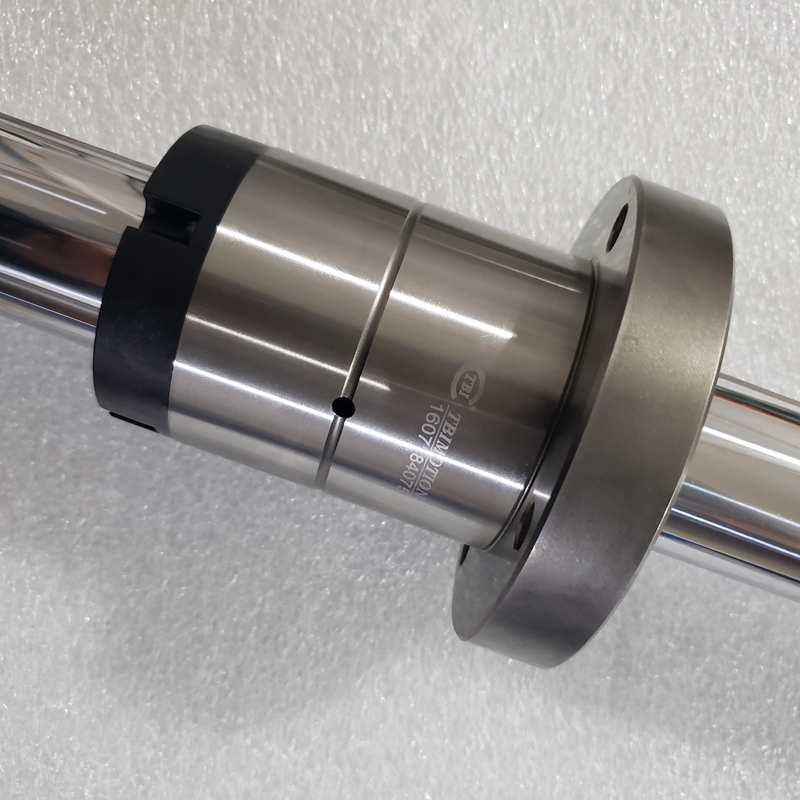

首先,了解滚珠花键

  滚珠花键使用安装在花键轴外缸中的滚珠,在精密磨削轧制槽中平滑轧制机的传输扭矩。采用独特的接触点设计,接触角更大(40°)。除了高灵敏度之外,它还可以极大地提高责任能力。它适用于振动和冲击载荷过大、定位精度高、需要高速运动性能的环境,在这种环境中也能起到有效的作用。同时,即使在更换线性滚珠套时,由于在轴径相同的情况下,所以滚珠花键的额定载荷是线性轨套的十倍以上。即使在悬臂荷载和扭矩的作用下,它也能安全使用,具有很高的耐久性。

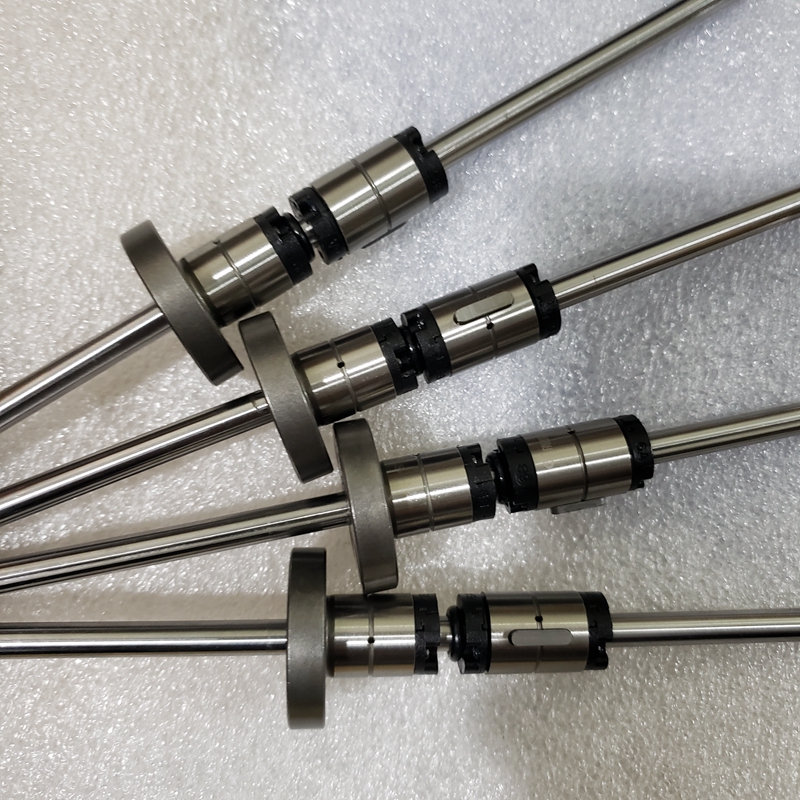

第二,了解滚珠花键的结构

滚珠花键可分为五种类型:圆法兰SLF型、圆柱SLT型、增强防尘SZF型、方法兰SOF型和圆柱SOT。由于轴直径的大小,钢球的接触路径可分为两排(180°)和四排(70°)。此外,空心轴也可供选择。

第三,滚珠花键的优点

1、承载能力大

滚珠滚动槽精密研磨成型,采用歌德式40°角接触。由于接触角大,它在径向和扭矩方向上具有较大的承载能力;

2、旋转方向上的零间隙

花键与花键外圆柱通过2-4排接触角为40°的滚珠组合,旋转方向上的间隙可以通过调整预紧力为零;

3、高灵敏度

由于钢球接触点的特殊设计,除了高刚度之外,它更灵敏,并且可以减少容量的浪费;

4、高刚度

由于接触角大,因此具有高刚度,并可根据情况施加适当的预加载,因此可获得高扭矩刚度和扭矩刚度;

5、装配简单

由于特殊设计,花键外缸能及时与花键轴分离,钢球不会脱落。因此,组装、维护和检查都很容易。
