产品型号:4R16-16S2-DFSH-0.05 单螺母型号、大导程滚珠螺母、可单出现货
示例型号:4R16-16S2-DFSH-3000-0.05 丝杆可按图纸定制轴承位、加工精度保证
丝杆精度:C7、对应0.05、此款扎制丝杆、精度C7
产品产地:中国台湾
产品优点:
1:搞效率及可逆性
2:可调零间隙和高刚性
3:低启动扭矩及顺畅度
4:静音、导程广泛、规格比较全
5:交期短、公司有专业加工师傅、轴端精度保证
端盖系滚珠丝杠构造:
端盖系滚珠丝杠是由丝杆、螺帽、钢球、端盖及螺丝组合而成、钢球介于丝杆螺母中、从丝杆的螺旋沟槽进入端盖后通过端盖再回到螺旋沟槽、做无限循环运动。

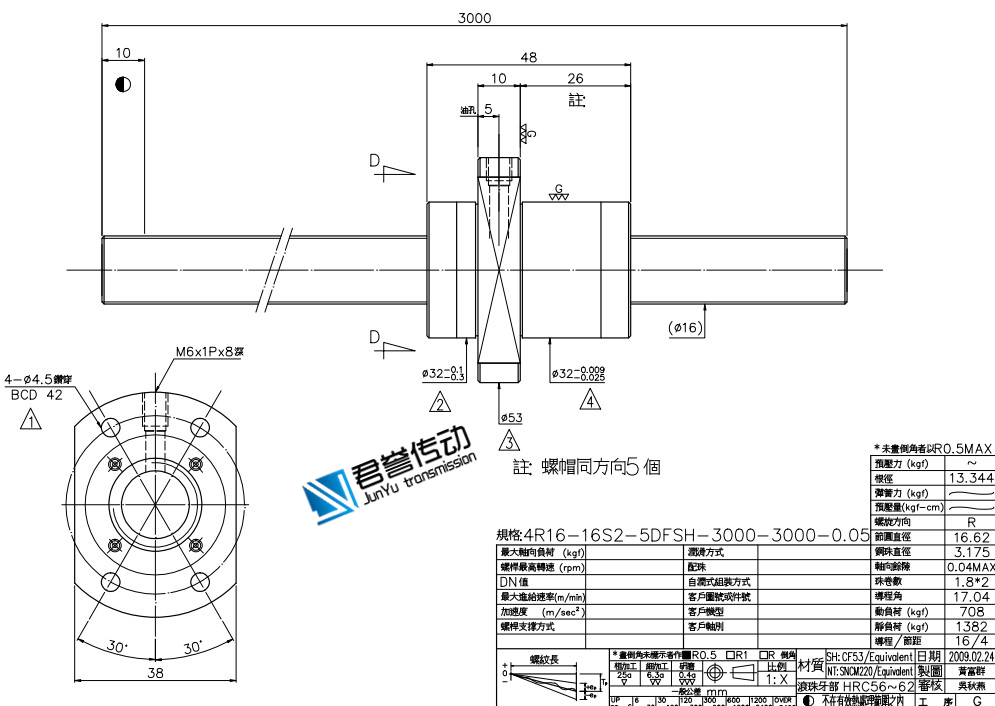

产品参数:
滚珠丝杠规格:4R16-16S2-DFSH-3000-0.05
节圆直径: Dm=32 导程L=16MM
钢珠直径:3.175 珠卷数:1.8*2
根劲Dr=15.22 刚性Kgf/μmk=26
法兰安装尺寸BCD=42 螺母总长L=48
动负荷C(Kgf)=708 静负荷CO(Kgf)=1382

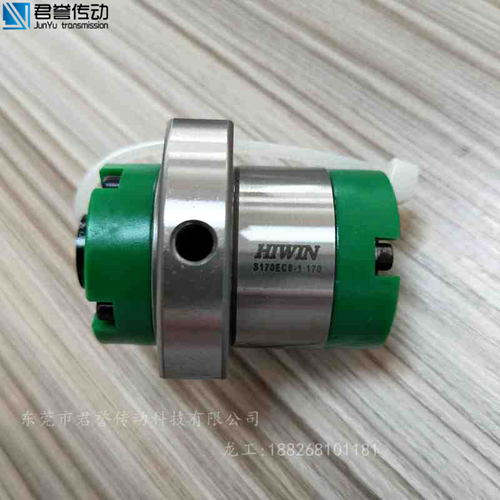

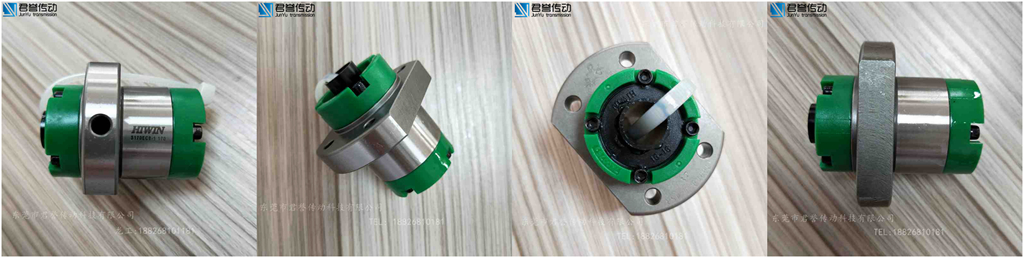

产品实物:
DFSH系列为高导程端改式螺母、最小直径16、最大直径50、扎制丝杆系列、
型号分别有:
4R16-16S2-DFSH-3000-0.05、4R20-20S2-DFSH-3000-0.05、4R25-25S2-DFSH-4500-0.05
4R32-32S2-DFSH-4500-0.05、4R40-40S2-DFSH-5600-0.05、4R50-50S2-DFSH-5600-0.05
需要4排钢球的S4系列可咨询东莞市君誉传动科技有限公司工程师
产品应用:
DFSH系列滚珠丝杆在印刷机、造纸机、自动化机械、鞋绘打版机、纺织机、搬运设备、等领域使用率最高
东莞市君誉传动科技有限公司专业为您提供上银导轨、上银滚珠丝杆R16-16S2-DFSH-0.05如有需要,索取图纸参数、可直接联系:
龙先生18826810181
