上银滚珠丝杆、R15-20S2-DFSH原装上银精密级研磨丝杆

台湾上银直线导轨/上银滚珠丝杆/上银KK模组/东莞上银滚珠丝杆/上银扎制丝杆/-----东莞市君誉传动科技有限公司
产品型号：R15-20S2-DFSH-0.012  单螺母型号、大导程滚珠螺母、可单出现货
示例型号：R15-20S2-DFSH-1000-1200-0.012  丝杆可按图纸定制轴承位、加工精度保证
丝杆精度：此款研磨级C5、精度0.012
产品产地：中国台湾
产品优点：
1:搞效率及可逆性
2:可调零间隙和高刚性
3：低启动扭矩及顺畅度
4：静音、导程广泛、规格比较全
5：交期短、公司有专业加工师傅、轴端精度保证
端盖系滚珠丝杠构造：
端盖系滚珠丝杠是由丝杆、螺帽、钢球、端盖及螺丝组合而成、钢球介于丝杆螺母中、从丝杆的螺旋沟槽进入端盖后通过端盖再回到螺旋沟槽、做无限循环运动。

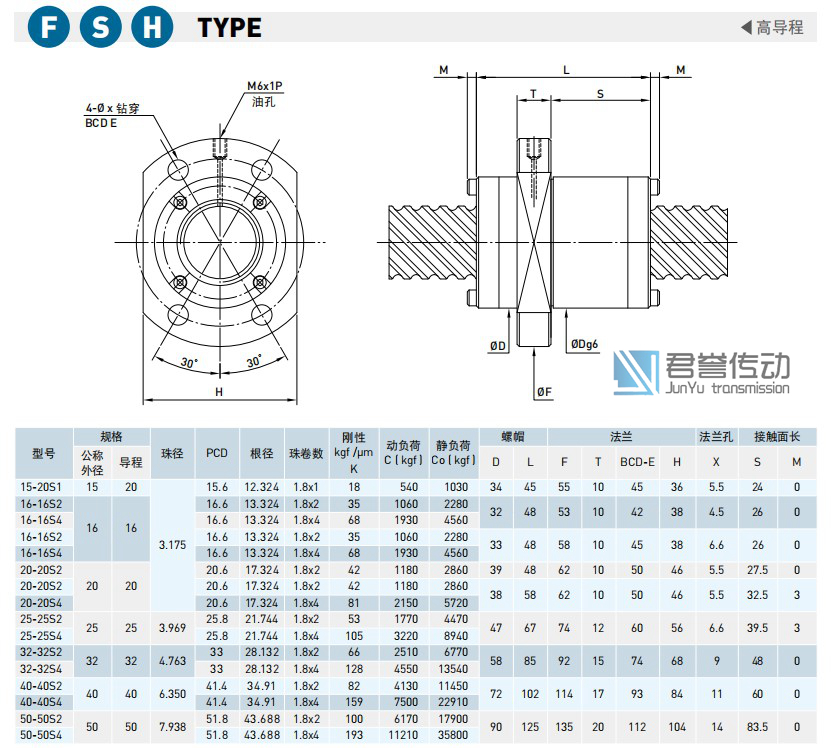

产品参数：
滚珠丝杠规格：R15-20S2-DFSH-1000-1200-0.05
节圆直径: Dm=34                             导程L=20MM
钢珠直径：3.175                               珠卷数：1.8*1
根劲Dr=12.324                                 刚性Kgf/μmk=18
法兰安装尺寸BCD=45                       螺母总长L=45
动负荷C（Kgf）=540                       静负荷CO（Kgf）=1030

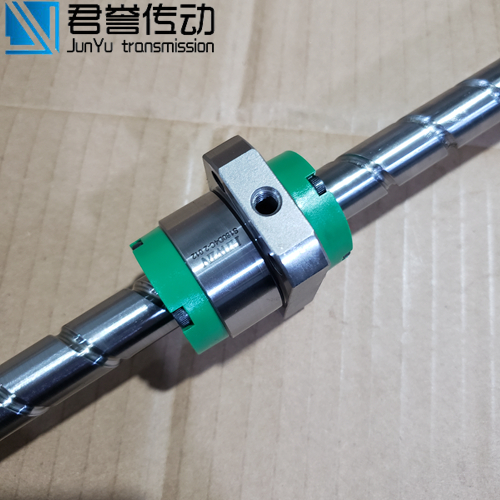

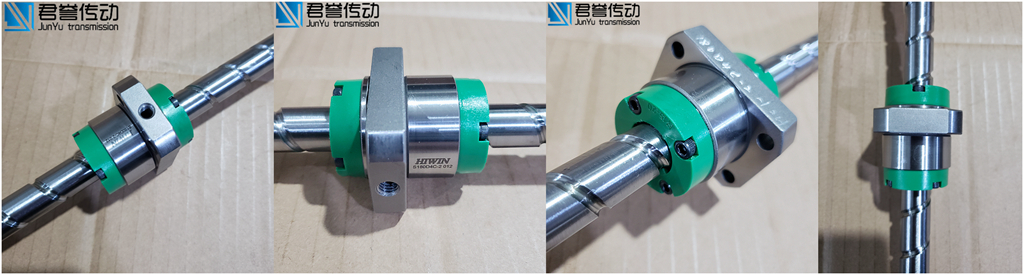

产品实物：


DFSH系列为高导程端改式螺母、最小直径16、最大直径50、扎制丝杆系列、

型号分别有：

4R16-16S2-DFSH-3000-0.05、4R20-20S2-DFSH-3000-0.05、4R25-25S2-DFSH-4500-0.05

4R32-32S2-DFSH-4500-0.05、4R40-40S2-DFSH-5600-0.05、4R50-50S2-DFSH-5600-0.05

需要4排钢球的S4系列可咨询东莞市君誉传动科技有限公司工程师

产品应用：
DFSH系列滚珠丝杆在印刷机、造纸机、自动化机械、鞋绘打版机、纺织机、搬运设备、等领域使用率最高
东莞市君誉传动科技有限公司专业为您提供上银导轨、上银滚珠丝杆R15-20S2-DFSH-0.012如有需要，索取图纸参数、可直接联系：
                                                     龙先生18826810181
