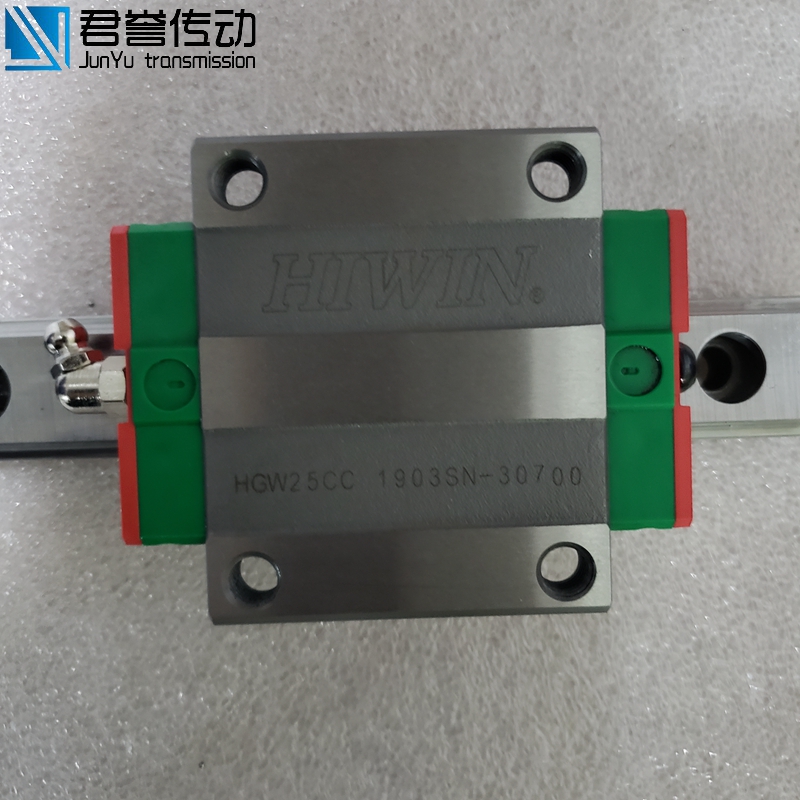

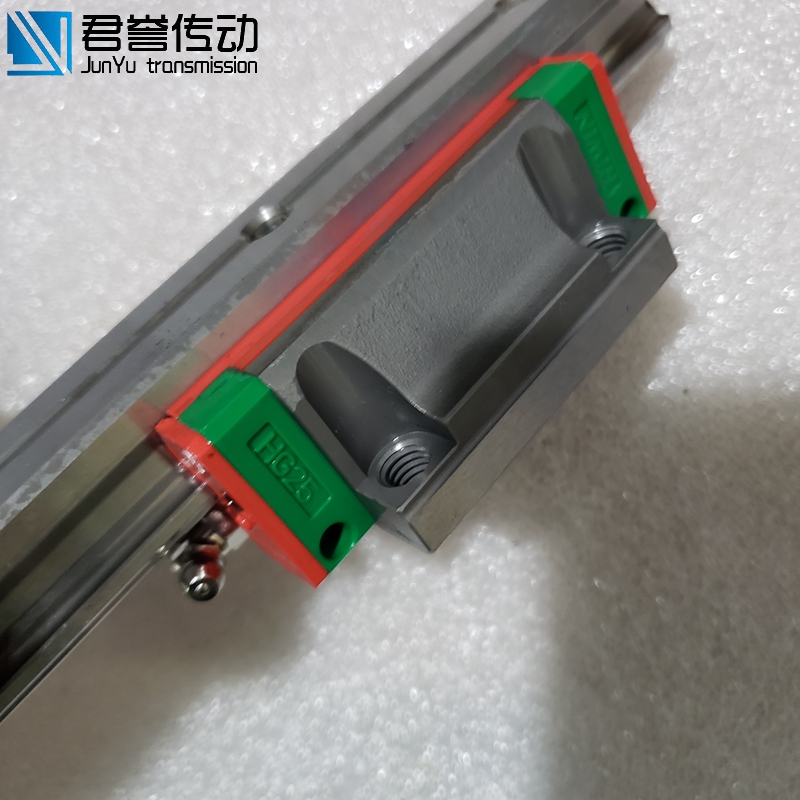

上银直线导轨HGW25CC|上银滑块HGW25CC

产品规格:HGW25CC产品类别:HG系列、滚珠式滑轨

上银直线导轨HGW25CC|上银滑块HGW25CC

上银导轨——上银导轨HGW25CC,台湾上银,上银导轨HGW25CC,原装标准件,现货供应。

东莞君誉代理销售

联系人:胡先生

电话:15999798181




上银导轨:A,定位精度高
使用直线导轨作为线性导引时,由于直线导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。
上银导轨:B,磨耗少能长时间维持精度
传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度。
上银导轨:C,适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。
上银导轨:D,可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。
上银导轨:E,组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面,并依建议之步骤将导轨,滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。传统的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必须再铲花一次。直线导轨具有互换性,可分别更换滑块或导轨甚至是直线导轨组,机台即可重新获得高精密度的导引。
上银导轨:F,润滑构造简单
滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑。
东莞市君驰机电设备有限公司是一家专业从事进口直线导轨,滚珠丝杠,直线轴承,等直线运动轴承产品行业多年的贸易公司...我公司一贯秉承质量为先,服务至上,多种经营稳健发展的宗旨,与广大的客户开展诚信双赢的友好合作,经过几年的努力,公司业务稳步发展,也赢得众多供货商和用户的信赖...
我们一如既往地将优良的产品和服务提供给广大的客户,在客户和供货商之间搭起一座畅通无阻沟通迅捷的桥梁
产品主要包括滚珠丝杠,直线导轨,滚珠花键,圆棒导轨,箱式轴承,直线轴承,直线光轴,线性膜组,丝杠支撑座,光轴支撑座等。产品广泛应用于数控机床,木工机械,搬运,输送机械,精密测量仪器,产业自动化机械,电子半导体机械,机械手臂,包装机械,所有需求精密直线传动及定位的领域




HG系列线性滑轨特点
1, 自动调心能力
来自圆弧沟槽的DF(45°45°)组合,在安装的时候,由弹性变形及接触点的转移,即使安装面有些偏差,也能被线性滑轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。
2, 具有互换性
由于对生产制造精度严格管控,线性滑轨尺寸能维持在的水准内,且滑块有保持器的设计以防止脱落,因此部分系列精度具可互换性,客户可依需要订购滑块或滑轨,也可分开储存滑轨和滑块,以减少储存空间
3, 所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列等45度之接触角度,让达到理想的亮点接触构造,能承受来自上下和左右方向的负荷,在必要时更可施加预压以提高刚性

HG系列可分为非互换性和互换性两种线性滑轨,两者规格尺寸相同,主要差一点在于互换型滑块,滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换线性组合精度目前已达的水准,对不需配对安装线性滑轨的客户而言,是一项很好的选择。





上银滑块HG系列:
1.HGH15CA,HGH20CA,HGH25CA,HGH30CA,HGH35CA,HGH45CA,HGH55CA,HGH65CA
2.HGH20HA,HGH25HA,HGH30HA,HGH35HA,HGH45HA,HGH55HA,HGH65HA
3.HGL15CA,HGL25CA,HGL30CA,HGL35CA,HGL45CA,HGL55CA
4.HGL25HA,HGL30HA,HGL35HA,HGL45HA,HGL55HA
5.HGW15CA,HGW20CA,HGW25CA,HGW30CA,HGW35CA,HGW45CA,HGW55CA,HGW65CA
6.HGW20HA,HGW25HA,HGW30HA,HGW35HA,HGW45HA,HGW55HA,HGW65HA
7.HGW15CB,HGW20CB,HGW25CB,HGW30CB,HGW35CB,HGW45CB,HGW55CB,HGW65CB
8.HGW20HB,HGW25HB,HGW30HB,HGW35HB,HGW45HB,HGW55HB,HGW65HB
9.HGW15CC,HGW20CC,HGW25CC,HGW30CC,HGW35CC,HGW45CC,HGW55CC,HGW65CC
6. HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA 7. HGW15CB HGW20CB HGW25CB HGW30CB HGW35CB HGW45CB HGW55CB HGW65CB10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
10.HGW20HC,HGW25HC,HGW30HC,HGW35HC,HGW45HC,HGW55HC,HGW65HC

   台湾上银是知名的直线传动产品研发及制造大厂,其中尤其以直线导轨,滚珠丝杠产品为重中之重,在09年开始,开始研发并生产直线电机,旋转马达,位置量测系统,为传动行业提供了更先进,更优质的产品服务!


以下就上银导轨以及滚珠螺杆如何应对机床向高速,高精,智能,复合,环保方向发展作简单介绍。

  1.高速化

  高速化以提高效率,效率为企业的生命,由于机床对速度要求越来越高,为协助客户升级并提供创新增值服务,HIWIN专门开发出了Super-S系列高速化滚珠丝杠。HIWIN通过改良回流系统,钢珠循环路径的方式来提高可承受快速运转的能力

  台湾Super-S丝杠采用全新循环系统设计,通过一系列实验证明:dn值可过200 000,如果以φ40mm,导程40mm的规格来说,转速高达5000r/min,直线速度可达200m/min,直线加速度可达2g。

  2.高精度

  台湾上银能够量产轧制丝杠,JISC6级。研磨级滚珠丝杠可制作JISCO级(JISCO级为滚珠丝杠最高精度级别,滚珠丝杠世界知名厂商THK/NSK就对该精度产品限制中国出口)。
  直线导轨业界大多按行走平行度分为C,H,P,SP,UP级,HIWIN对最高级别UP级亦能量产。
  以上所列高精度方面,台湾上银完全能够满足广大机床客户对高精度方面的要求,另外,HIWIN的线性电动机(LINEAR MOTOR)更能实现1μm以内的重复定位精度。
  3.智能化及复合化方面
  台湾上银多年致力于直线传动元件,部件及次系统的研发。

  HIWIIN产品给广大机床用户以多层次,多方面的选择及应对机床智能化和复合化方面的需求。
  4.环保化
  自润式滑轨具有节约油脂,降低污染效能。

  Super-S系列丝杠,降噪声方面效果突出
测试条件:
  规格:外径40mm,导程:40mm
  转速:3000r/min(dn值120 000)
  加速度 1g

  Super-S系列丝杠噪声比普通滚珠丝杠降低5~7dB,台湾上银Super-s新型丝杆,特有回流单元的路径与强度设计,可以使受运动钢珠动擎值下降,这样的话,可以承受更高的DMN值以及加减速的变化。目前,部分型号,东莞市君驰机械有限公司已经备货,可以根据需求进行定制!


直线导轨的应用领域

机械加工中心、、射出机, 工具机,冲床,精密加工机,自动化装置,重型切削机床,运输设备,大理石切割机,量测仪器,磨床,等等、


1.定位精度高,使用上银导轨作为线性导引时,由于上银导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。

2:适用高速运动且大幅降低机台所需驱动马力,由于上银导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。可同时承受上下左右方向的负荷 由于上银导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。


3.磨耗少能长时间维持精度 传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度.


4.润滑构造简单,滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。

   东莞市君誉机电设备有限公司是一家主要销售进口直线导轨,滚珠丝杠,工业机器人,伺服电机的专业公司,主要销售台湾、日本、德国、意大利、美国瑞典等各国知名进口产品。
  导轨品牌:台湾上银直线导轨、台湾上银导轨、上银KK模组、CPC直线导轨、日本THK直线导轨、日本IKO直线导轨、台湾PMI直线导轨、ABBA直线导轨。
  轴承品牌:日本NSK轴承、日本NTN轴承、日本KOYO轴承、日本NACHI轴承、日本EZO微型轴承、德国FAG/INA轴承、国产HCH轴承。
电机品牌:日本松下、三菱、安川,台湾台达、上银等伺服电机,我们并为您提供伺服控制系统等周边服务,并承诺每一台电机我们将上门安装,调试。让您的选择具有最大的升值空间!
固定侧品牌:台湾HSK、台湾GMT/DUP、国产KYK
  我们的产品主要用于:机床、电机、电动工具、运输机械、纺织机械、重型机械、冶金机械、机床、医疗器械、汽车、水泵、印刷、雕刻。等机械。东莞市君誉机电设备有限公司的宗旨是为努力成为国内工业一体化集成的领航者,经过多年的努力与发展,拥有一批专业的技术人员,产品销往全国各行各业,已成为国内机电经销行业发展领头的企业。“君驰机电”不断学习,努力开拓,以质量、信誉为本,以不断发展为动力,以为社会服务为目标,为您提供优质的服务。
