上银滚珠丝杆、R8-02T4-FSI微型丝杆

产品规格:R8-02T4-FSI-0.05产品类别:FSI系列、扎制丝杆

上银滚珠丝杆、R8-02T4-FSI微型丝杆

台湾上银直线导轨/上银滚珠丝杆/上银KK模组/东莞上银滚珠丝杆/上银扎制丝杆/-----东莞市君誉传动科技有限公司
产品型号:R8-2T4-FSI-800-0.05   单螺母型号、大导程滚珠螺母、可单出现货
示例型号:R8-2T4-FSI-800-0.05    丝杆可按图纸定制轴承位、加工精度保证
丝杆精度:C7、对应0.05、此款扎制丝杆、精度C7
产品产地:中国台湾
产品优点:
1:搞效率及可逆性
2:可调零间隙和高刚性
3:低启动扭矩及顺畅度
4:静音、导程广泛、规格比较全
5:交期短、公司有专业加工师傅、轴端精度保证
端盖系滚珠丝杠构造:
端盖系滚珠丝杠是由丝杆、螺帽、钢球、端盖及螺丝组合而成、钢球介于丝杆螺母中、从丝杆的螺旋沟槽进入端盖后通过端盖再回到螺旋沟槽、做无限循环运动。
产品参数:

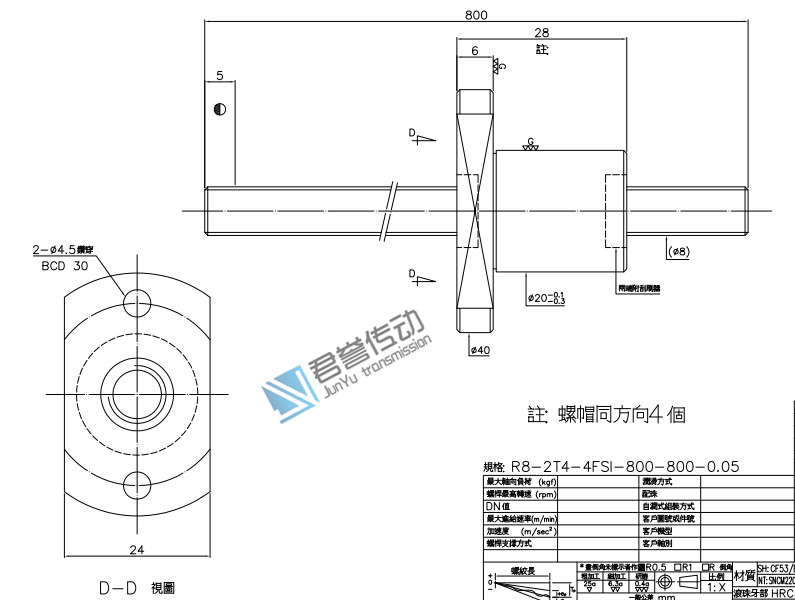

滚珠丝杠规格:R8-02T4-FSI-0.05
节圆直径: Dm=20                             导程L=2MM
钢珠直径:1.2                                  珠卷数:1.8*2
根劲Dr=6.625                                   刚性Kgf/μmk=8
法兰安装尺寸BCD=30                        螺母总长L=28

动负荷C(Kgf)=185                         静负荷CO(Kgf)=297

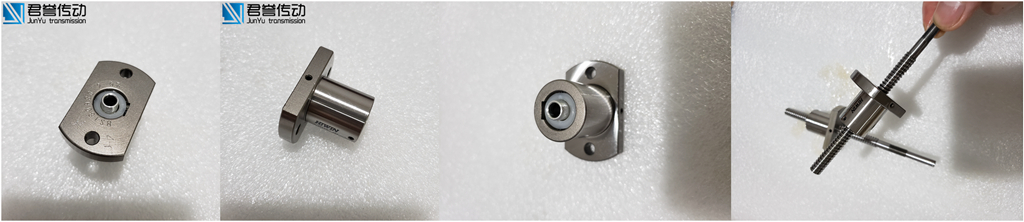

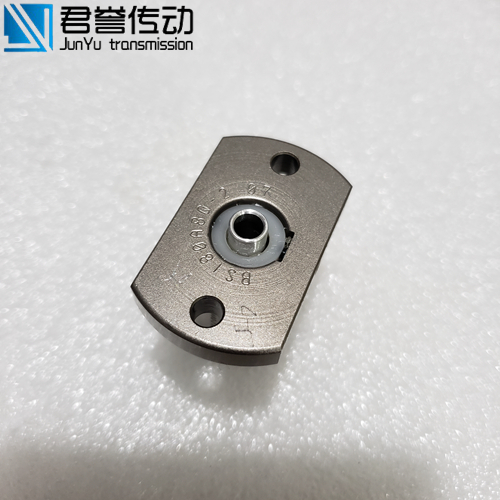

产品实物:


FSI系列为内循环滚珠丝杆螺母、扎制丝杆最小直径08、最大直径50、导程5毫米、10毫米标准扎制丝杆系列、

型号分别有:

R8-2T4-FSI-0.05、 R12-4T3-FSI-0.05、R16-5T3-FSI-0.05、R20-5T3-FSI-0.05、R20-5T4-FSI-0.05

R25-5T3-FSI-0.05  R25-5R4-FSI-0.05、R25-10T3-FSI-0.05、R32-5T3-FSI-0.05、R32-5T4-FSI-0.05

R32-10T3-FSI-0.05、R32-5T4-FSI-0.05、R40-5T4-FSI-0.05、R40-10T3-FSI-0.05、R40-10T4-FSI-0.05、R50-10T4-FSI-0.05

以上型号现货、需要FSI系列的扎制丝杆、轴端成品加工可咨询东莞市君誉传动科技有限公司工程师

产品应用:
FSI系列滚珠丝杆在印刷机、造纸机、自动化机械、鞋绘打版机、纺织机、搬运设备、磨床,铣床,车床,钻床,综合加工机,放电加工机,搪床,线切割机,精密量测仪器,搬运机器,运送装置。等领域使用率最高
东莞市君誉传动科技有限公司专业为您提供上银导轨、上银滚珠丝杆R8-2T4-FSI-0.05如有需要,索取图纸参数、可直接联系:
                             龙先生18826810181点这里给我发消息
