上银滚珠丝杆、R10-4B1-FSW外循环扎制丝杆

产品规格:R10-4B1-FSW-0.05产品类别:FSW系列、重载扎制丝杆

上银滚珠丝杆、R10-4B1-FSW外循环扎制丝杆

台湾上银直线导轨/上银滚珠丝杆/上银KK模组/东莞上银滚珠丝杆/上银扎制丝杆/-----东莞市君誉传动科技有限公司
产品型号:R10-4B1-FSW-0.05  单螺母型号
丝杆型号:R10-4B1-FSW--1000-1500-0.05   丝杆可按图纸定制轴承位、加工精度保证、
丝杆精度:此款丝杆只有C7精度、扎制常用型号、大量库存现货销售
产品产地:中国台湾
产品优点:
1:搞效率及可逆性
2:可调零间隙和高刚性
3:低启动扭矩及顺畅度
4:静音、导程广泛、规格比较全
5:交期短、公司有专业加工师傅、轴端精度保证
外循环滚珠丝杠构造:
外循环滚珠丝杠是由丝杆、螺帽、钢球、弯管及固定块组合而成、钢球介于丝杆螺母中、从丝杆的螺旋沟槽进入弯管后通过弯管再回到螺旋沟槽、做无限循环运动。

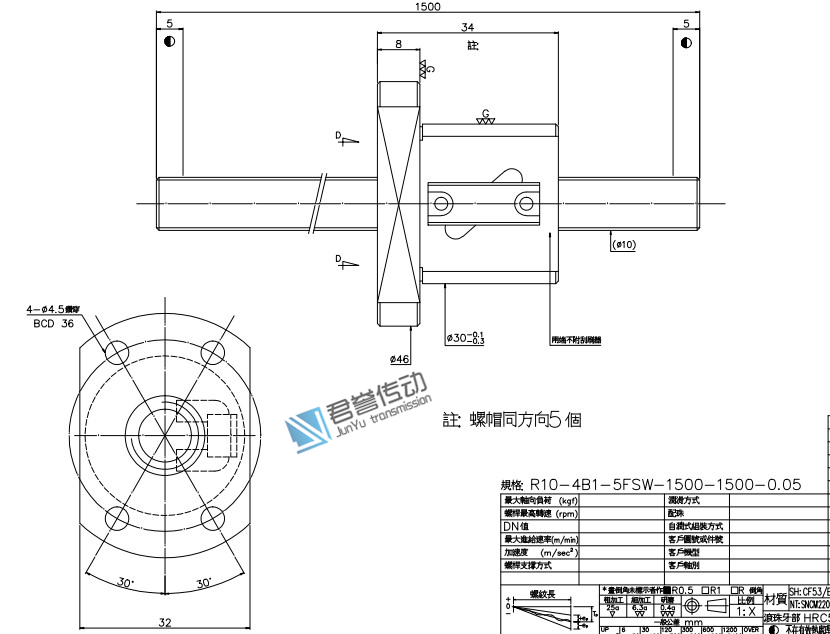

产品参数:
滚珠丝杠规格:R10-4B1-FSW--1000-1500-0.05
节圆直径: Dm=30                             导程L=4MM
钢珠直径:2.3                                  珠卷数:1.5X1
根劲Dr=12.324                                 刚性Kgf/μmk=12
法兰安装尺寸BCD=36                       螺母总长L=34
动负荷C(Kgf)=304                        静负荷CO(Kgf)=466

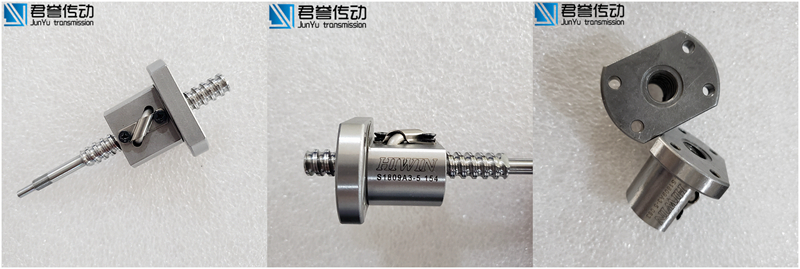

产品实物:


FSW系列重负荷外循环丝杆螺母、最小直径12、最大直径100、根据需求定制您的专属丝杆、导程可咨询东莞市君誉传动科技有限公司工程师

产品应用:
FSW系列滚珠丝杆在印刷机、造纸机、自动化机械、鞋绘打版机、纺织机、搬运设备、等领域使用率最高

东莞市君誉传动科技有限公司专业为您提供上银导轨、上银滚珠丝杆R10-4B1-FSW-0.05如有需要,索取图纸参数、可直接联系:

                   龙先生18826810181点这里给我发消息
